Що таке тест на частковий розряд і чому він важливий для цілісності електричних активів

Парціяl Тест на розрядвідіграє ключову роль у діагностиці ізоляції високої напруги та прогнозному обслуговуванні. У цій вичерпній статті ми досліджуємо, що таке частковий розряд (ЧР), як працює обладнання для тестування ЧР і чому потрібні високоякісні системи тестування, такі якWeshineТест на частковий розрядрішення — необхідні для запобігання дорогих електричних збоїв.

📌 Короткий зміст статті

Цей блог охоплює:

• Основні концепції часткового розряду та його впливу на електричні системи.
• Як проводиться перевірка часткового розряду та типи методів виявлення часткових розрядів.
• Технічні особливості та переваги сучасного обладнання для перевірки ЧР, у тому числі запропонованого фірмоюWeshine.:contentReference[oaicite:0]{index=0}
• Галузеві варіанти використання та стандарти для тестування часткових розрядів.
• Практична порівняльна таблиця з описом методів тестування на PD та ключових міркувань.
• Поширені запитання щодо технології тестування PD.
• Дійсні поради щодо вибору правильної системи тестування на PD із чітким закликомЗв'яжіться з намив кінці.

📑 Зміст

• Що таке частковий розряд?
• Навіщо проводити перевірку часткового розряду?
• Як працює тестування часткового розряду
• ПеревагиТест Weshine на частковий розрядОбладнання
• Порівняння: Методи тестування на PD
• Типові програми
• Часті запитання
• Висновок і контакт

🔍 Що таке частковий розряд?

Частковий розряд (PD)відноситься до локалізованого електричного розряду, який лише частково перекриває ізоляцію між провідниками. На відміну від повних пробоїв, випадки часткового розряду не утворюють дуги між провідниками, але вони випромінюють електромагнітні сигнали, акустичні випромінювання та електричні імпульси, які вказують на напругу ізоляції. Ці розряди виникають, коли всередині або на поверхні ізоляційного середовища виникають дрібні порожнечі, трекінг на поверхні, корона або мікроскопічні дефекти.:contentReference[oaicite:1]{index=1}

Незважаючи на те, що спочатку він невеликий і часто не виявляється під час звичайних перевірок, PD прискорює погіршення ізоляції з часом. Фактично, збій ізоляції є основною причиною поломок електрообладнання, а частковий розрив часто є першим симптомом погіршення ізоляції, який можна виявити.:contentReference[oaicite:2]{index=2}

📊 Навіщо проводити тест на частковий розряд?

A Тест на частковий розрядце важливий інструмент прогнозного обслуговування, який використовується для:

• Виявляйте ранні ознаки руйнування ізоляції до того, як станеться катастрофічний збій.
• Оцініть діелектричний стан таких активів, як трансформатори, розподільні пристрої, кабелі та двигуни.
• Підвищення експлуатаційної надійності, безпеки та життєвого циклу активів.

Без тестування часткового розряду високовольтні дефекти ізоляції можуть прогресувати непоміченими, що зрештою призведе до незапланованих простоїв, дорогого ремонту та загрози безпеці.

⚙️ Як працює тестування часткового розряду

Сучасне тестування часткового розряду включає передові прилади, здатні виявляти електричні, акустичні та електромагнітні сигнатури, пов’язані з подіями розряду. Ці тестові системи часто використовують кілька методів виявлення, зокрема:

• Ультразвукове виявлення– сприймає високочастотні звукові хвилі, що випромінюються під час активності PD.:contentReference[oaicite:3]{index=3}
• Трансформатори струму високої частоти (HFCT)– захоплення імпульсів струму PD.:contentReference[oaicite:4]{index=4}
• УВЧ датчики– виявляти електромагнітні хвилі надвисокої частоти.:contentReference[oaicite:5]{index=5}
• Перехідна напруга землі (TEV)виявлення – записує перехідні процеси напруги на металевих поверхнях.:contentReference[oaicite:6]{index=6}

Дані з цих датчиків аналізуються для створення карт інтенсивності часткового розряду, форм хвиль і звітів про тенденції, які дають змогу проводити точну оцінку та планувати коригувальні дії.

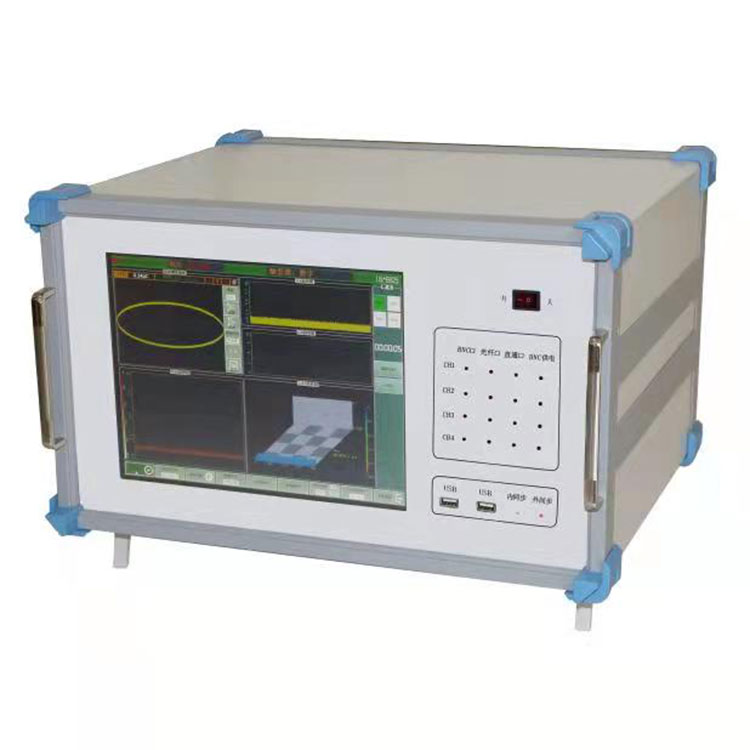

⭐ ПеревагиТест Weshine на частковий розрядОбладнання

Weshine Electricпропонує широкий спектр рішень для тестування часткового розряду, розроблених для надійності, точності та простоти у використанні. Як професійний виробник і постачальник систем тестування часткових розрядів,Weshineпродукти можуть:

• Визначте дефекти ізоляції, включаючи відстеження поверхні, корону, дугу, внутрішні пустоти та плаваючі електроди.:contentReference[oaicite:7]{index=7}
• Підтримка кількох режимів виявлення часткового розряду для комплексної діагностики.
• Забезпечте інтуїтивно зрозумілу візуалізацію даних за допомогою відображення форми сигналу та аналітичних інструментів.
• Пропонуйте надійне обладнання, придатне для польових і лабораторних умов.

Незалежно від того, чи використовується для планової перевірки чи детального аналізу ізоляції трансформатора та високовольтних аксесуарів,Тест Weshine на частковий розрядсистеми забезпечують розширену діагностику складних робочих процесів технічного обслуговування електрообладнання.

📈 Порівняння методів тестування часткового розряду

💡 Типове застосування тестування часткового розряду

Випробування часткового розрядувикористовуються в широкому діапазоні високовольтних електричних засобів:

• трансформери:Для забезпечення цілісності обмотки та ізоляції.
• Розподільний пристрій:Визначити пошкоджену ізоляцію перед поломкою.
• Кабелі високої напруги:Щоб точно визначити зони слабкої ізоляції.:contentReference[oaicite:8]{index=8}
• Обертові машини:Для оцінки ізоляції двигуна та генератора.:contentReference[oaicite:9]{index=9}

❓ Часті запитання

Що визначає тест на частковий розряд?

Він визначає локалізовані дефекти ізоляції, такі як корона, порожнечі, відстеження поверхні або плаваючі електроди, які з часом можуть призвести до руйнування ізоляції.

Чи тестування на PD є неруйнівним?

Так — належний тест на частковий розряд є неруйнівним і може бути виконаний за нормальної робочої напруги, щоб оцінити стан ізоляції без пошкодження обладнання.:contentReference[oaicite:10]{index=10}

Як часто слід проводити тести на PD?

Частота залежить від віку активів, критичності та навантаження на навколишнє середовище, але регулярні проміжки часу (наприклад, щорічно) є звичайними для високовольтної інфраструктури.

Чи може тестування часткового розряду замінити інші електричні тести?

Ні — він доповнює інші види діагностики, як-от тести на опір ізоляції та hipot, щоб забезпечити цілісну оцінку.

📬 Висновок і контакт

Підсумовуючи, аТест на частковий розрядмає життєво важливе значення для забезпечення довгострокової працездатності систем ізоляції високої напруги. Передове обладнання — таке якТест Weshine на частковий розрядплатформи — забезпечує точне виявлення, чітку діагностику та покращену надійність активів.:contentReference[oaicite:11]{index=11}

Якщо ви готові покращити свою стратегію технічного обслуговування за допомогою професійних інструментів тестування PD або хочете отримати індивідуальне рішення для тестування,Зв'яжіться з намищоб отримати експертні поради, інформацію про ціни та персоналізовані рекомендації. Наша команда із задоволенням підтримає ваші технічні потреби та потреби у закупівлях.
