Ваш обмежувач перенапруг виходить з ладу через вологу всередині чи забруднення поверхні?

Поступове збільшення струму витоку не завжди означає aрозрядник перенапругзакінчився термін служби. У багатьох випадках те саме відхилення від норми може бути результатом двох абсолютно різних причин: проникнення внутрішньої вологи або забруднення поверхні. Хоча обидві умови впливають на електричні характеристики, вони вимагають різних стратегій обслуговування. Помилкове визначення першопричини може призвести до непотрібної заміни обладнання або, що ще гірше, залишити розрядник, що погіршується, в експлуатації.

Під час польових перевірок я часто бачу, як бригади технічного обслуговування покладаються на одне вимірювання струму витоку, щоб оцінити стан розрядника. Такий підхід рідко розповідає всю історію. Умови навколишнього середовища, забруднення, вологість і навіть чистота корпусу розрядника можуть впливати на вимірювання. Без додаткового тестування важко визначити, чи знаходиться проблема всередині розрядника чи тільки на його поверхні.

У цьому посібнику пояснюється, як відрізнити внутрішню вологість від поверхневого забруднення, які діагностичні методи забезпечують найбільш надійні результати та чому систематична процедура тестування є важливою для точного обслуговування розрядника перенапруги.

Розуміння двох найпоширеніших режимів відмови

Внутрішнє проникнення вологи

Внутрішня вологість є однією з найсерйозніших причин несправності розрядників перенапруг ZnO. Волога зазвичай проникає через пошкоджені ущільнювачі, тріснуті корпуси, старі прокладки або виробничі дефекти, через які водяна пара з часом проникає в розрядник.

Коли волога досягає металооксидних варисторів (MOV), електричні характеристики починають змінюватися. Поступово зростає струм витоку, знижується опір ізоляції, погіршується термостабільність. Якщо проблема продовжує залишатися без контролю, розрядник може врешті-решт зазнати термічного розбігу або катастрофічної несправності під час блискавки або комутаційного сплеску.

На відміну від поверхневого забруднення, внутрішню вологу неможливо видалити за допомогою звичайного очищення. Зношення відбувається всередині герметичного корпусу і, як правило, вимагає ремонту або заміни розрядника.

Серед типових причин:

· Пошкоджені ущільнювальні кільця

· Погана герметизація під час виготовлення

· Механічний вплив під час транспортування

· Старіння полімерних пломб

· Довготривале перебування у вологому середовищі

· Попадання води після пошкодження корпусу

Оскільки ці дефекти розвиваються всередині, вони часто залишаються непомітними під час звичайних візуальних перевірок.

Поверхневе забруднення

Зовсім по-іншому впливає на розрядник поверхневе забруднення.

Замість зміни внутрішньої ізоляції, забруднення створює провідний шар на зовнішній поверхні корпусу. Пил, промислове забруднення, сольові відкладення, частинки цементу та хімічні залишки поглинають вологу з повітря та збільшують поверхневу провідність.

Коли вологість підвищується, струм витоку починає протікати через забруднений корпус, а не через внутрішню ізоляцію.

У важких випадках цей стан може призвести до:

· Дрейф струму витоку на поверхню

· Дуга сухої стрічки

· Відстеження поверхні

· Спалах забруднення

· Тимчасовий перегрів

На щастя, цей тип проблеми часто оборотний. Правильне очищення зазвичай відновлює нормальний рівень струму витоку.

Для комунальних підприємств, що працюють у прибережних регіонах, на гірничодобувних підприємствах, цементних заводах і хімічних підприємствах, поверхневе забруднення часто є проблемою планового обслуговування, а не ознакою несправності розрядника.

Чому обидві несправності виглядають схожими

Однією з причин, чому ці два режими несправності часто плутають, є те, що вони викликають подібні електричні симптоми під час рутинного тестування.

Обидві умови можуть спричинити:

· Підвищений загальний струм витоку

· Вищий резистивний струм

· Аномальна робоча температура

· Зниження ізоляційних характеристик

Якщо я покладаюся лише на одне вимірювання струму витоку, я не можу впевнено визначити, яка несправність присутня.

Різниця стає чіткішою лише після поєднання кількох діагностичних методів, включаючи візуальний огляд, очищення, інфрачервону термографію та аналіз історичних тенденцій.

Як відрізнити внутрішню вологість від поверхневого забруднення

Для точної діагностики потрібно більше, ніж збір електричних даних. Я дотримуюся структурованої послідовності тестування, яка поступово усуває можливі причини, доки не стане ясною корінь проблеми.

Крок 1: Виконайте ретельний візуальний огляд

Кожна діагностика починається з ретельного візуального огляду.

Перевіряю розрядник на:

· Потрісканий полімерний корпус

· Бита порцеляна

· Пошкоджена кінцева арматура

· Погіршення ущільнення

· Витік масла або води

· Інтенсивне накопичення пилу

· Забруднення сіллю

· Пташиний послід

· Промислове забруднення

Видимі пошкодження ущільнення негайно посилюють мою підозру щодо внутрішньої вологи, тоді як сильне зовнішнє забруднення зазвичай вказує на те, що витік на поверхні може бути причиною аномальних вимірювань.

Фотографії, зроблені під час інспекції, також є цінною документацією для порівнянь у майбутньому.

Крок 2: Порівняйте струм витоку з історичними даними

Історичні дані часто дають більше корисної інформації, ніж один результат тесту.

коженрозрядник перенапругрозробляє власний електричний «відбиток» під час заводських випробувань. Потім вимірювання планового технічного обслуговування можна порівняти з цією базовою лінією, щоб визначити поступові зміни продуктивності.

Наприклад:

· Стабільний струм витоку протягом кількох років зазвичай свідчить про справність внутрішньої ізоляції.

· Повільне, але безперервне збільшення може свідчити про проникнення вологи або старіння.

· Раптове збільшення в періоди сильного забруднення часто вказує на поверхневе забруднення.

Аналіз тенденцій допомагає відрізнити тимчасові впливи на навколишнє середовище від постійного внутрішнього погіршення.

Крок 3: Очистіть розрядник перед повторним тестуванням

Це один з найпростіших, але ефективних методів діагностики.

Після реєстрації початкового струму витоку я ретельно очищаю корпус розрядника, використовуючи затверджені процедури технічного обслуговування. Коли поверхня висохне, я повторюю вимірювання за аналогічних умов навколишнього середовища.

Порівняння між двома вимірюваннями часто дає найчіткішу інформацію про місце несправності.

Якщо струм витоку значно зменшується після очищення, ймовірно, причиною є забруднення поверхні.

Якщо показання залишаються майже незмінними, я починаю досліджувати внутрішню вологість або погіршення ізоляції.

Це порівняння до і після є одним із найвагоміших доказів у практичній діагностиці розрядників.

Крок 4. Використовуйте інфрачервону термографію

Інфрачервона термографія є ще одним цінним інструментом діагностики.

У міру розвитку внутрішнього зносу пошкоджені блоки MOV часто створюють локальне нагрівання, оскільки струм витоку збільшується всередині розрядника.

За допомогою тепловізійної камери я порівнюю розподіл температури з сусідніми розрядниками, що працюють у подібних умовах.

Локалізовані гарячі точки можуть вказувати на:

· Внутрішня вологість

· Старіння блоків MOV

· Надмірний резистивний струм

· Внутрішні дефекти

Навпаки, поверхневе забруднення зазвичай створює більш рівномірні температурні моделі, якщо вже не розвинулося сильне дугоподібне розрядження сухої смуги.

Теплова перевірка також пропонує перевагу виявлення ненормальних робочих умов без відключення розрядника від експлуатації.

Крок 5. Застосуйте розширені електричні діагностичні тести

Коли плановий огляд не дає остаточної відповіді, я переходжу до більш складних методів діагностики.

Загальні методи включають:

· Випробування на частковий розряд (PD) для виявлення дефектів ізоляції всередині розрядника.

· Вимірювання опорної напруги U1mA для оцінки електричних характеристик блоків MOV.

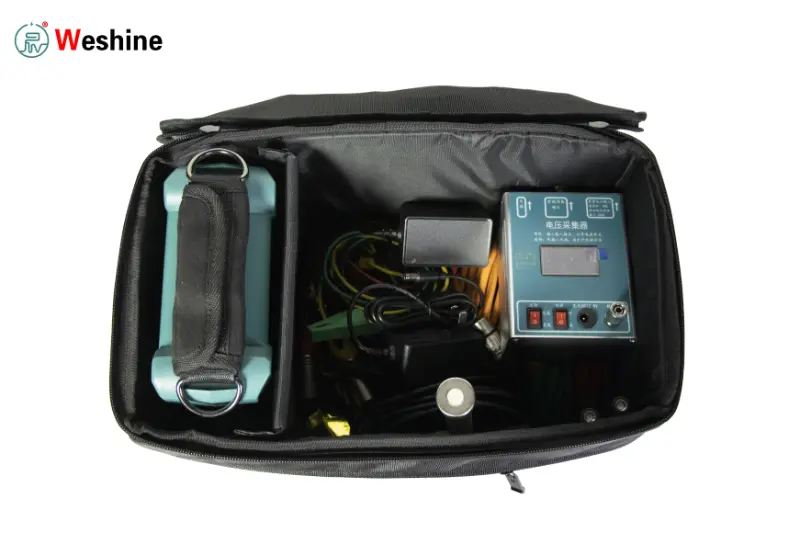

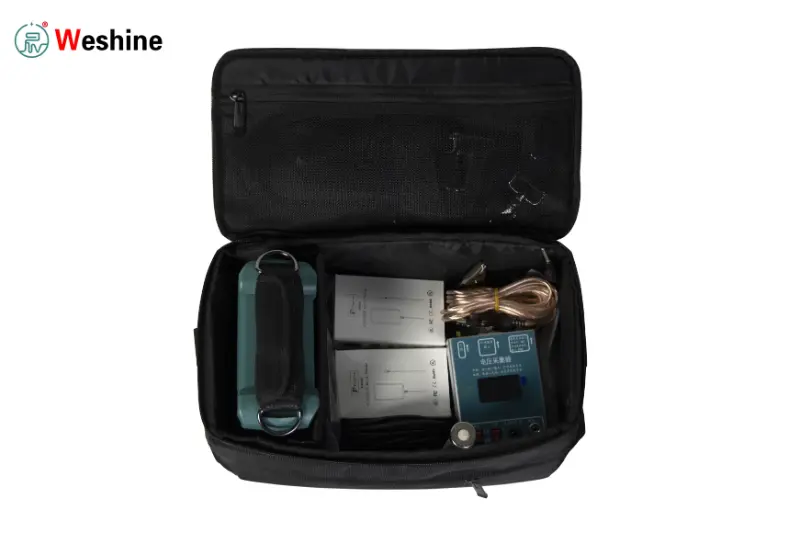

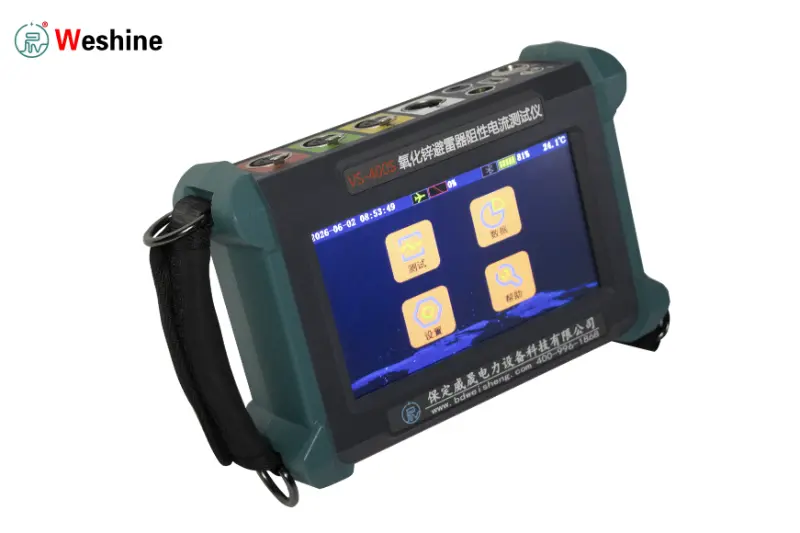

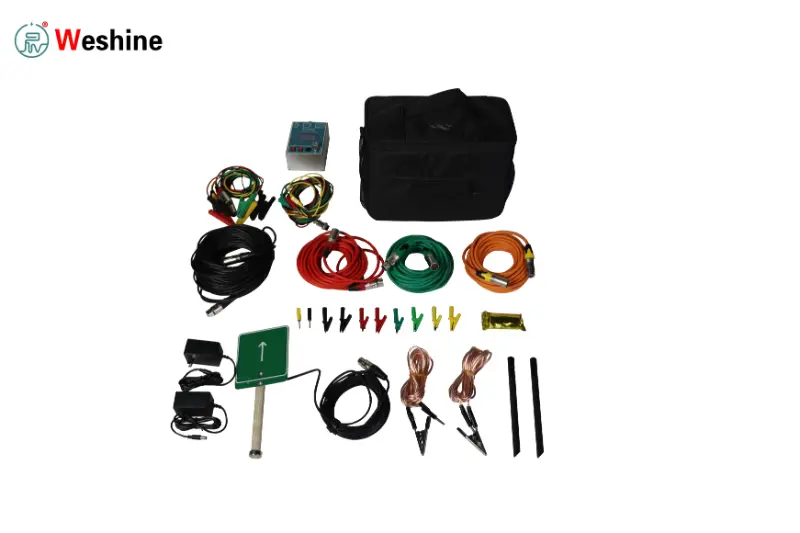

· Гармонічний аналіз струму витоку для більш точного розділення ємнісних і резистивних компонентів.

· Тестування опору ізоляції, де це можливо, для підтвердження загального діагнозу.

Кожен метод надає додаткову інформацію про внутрішній стан розрядника, дозволяючи інженерам з технічного обслуговування з набагато більшою впевненістю відрізняти тимчасовий вплив навколишнього середовища від постійного погіршення ізоляції.

Як виробники зменшують кількість вологи та забруднення

За останні два десятиліття сучасний розрядник перенапруг значно вдосконалився. Зараз виробники зосереджуються на запобіганні поломкам до того, як обладнання покине завод, а не покладаються виключно на технічне обслуговування на місці.

Покращені системи ущільнення

Система ущільнення є першим бар'єром від проникнення вологи.

У добре сконструйованому розряднику використовуються високоякісні ущільнювальні кільця, стійкі до корозії металеві фітинги та ретельно контрольовані процеси складання, щоб запобігти потраплянню водяної пари в корпус. Навіть невеликий дефект навколо кінцевого фітинга може призвести до повільного проникнення вологи протягом кількох років.

Для застосування в тропічних або прибережних регіонах я рекомендую вибирати розрядники, спеціально розроблені для середовища з високою вологістю, замість того, щоб покладатися на стандартні продукти.

Корпус із силіконового полімеру та порцеляни

Матеріал корпусу має великий вплив на довгострокову роботу в забрудненому середовищі.

Силіконові полімерні корпуси стали кращим вибором для багатьох комунальних підприємств, оскільки вони пропонують:

· Чудові гідрофобні характеристики

· Нижчі вимоги до обслуговування

· Краща стійкість до забруднень

· Зменшена вага

· Покращена ударостійкість

Гідрофобна поверхня змушує воду утворювати краплі замість створення суцільної провідної плівки, допомагаючи зменшити поверхневий струм витоку під час дощу чи туману.

Порцелянові корпуси залишаються поширеними в деяких установках завдяки своїй механічній міцності та довгому терміну служби. Однак вони, як правило, вимагають більш частого очищення в сильно забруднених або прибережних середовищах, оскільки забруднення легше прилипають до поверхні.

Найкращий вибір залежить від умов навколишнього середовища, стратегії обслуговування та вимог проекту.

Оптимізація шляху витоку

Шлях витоку є ще одним важливим конструктивним фактором.

Збільшення відстані вздовж поверхні корпусу ускладнює розвиток струму витоку в умовах забруднення.

Виробники часто пропонують різні шляхи витоку для:

· Світлове забруднення

· Середнє забруднення

· Сильне промислове забруднення

· Прибережне середовище

· Пустельні регіони

Вибір розрядника з відповідною довжиною шляху витоку значно знижує ризик спалаху забруднення під час тривалої експлуатації.

Екологічні кваліфікаційні випробування

Перед початком комерційного виробництва високоякісні розрядники перенапруги проходять екологічні кваліфікаційні випробування, які імітують роки служби в суворих умовах експлуатації.

Ці оцінки можуть включати:

· Зміна вологості

· Випробування соляного туману

· УФ-старіння

· Зміна температури

· Випробування на проникнення води

· Механічна вібрація

· Перевірка термостійкості

Ці випробування допомагають переконатися, що система ущільнення та матеріали корпусу зберігають надійну роботу протягом очікуваного терміну служби виробу.

Польовий огляд і профілактичне обслуговування

Навіть найкраще сконструйований розрядник перенапруг вимагає регулярного огляду.

Програма профілактичного технічного обслуговування є набагато ефективнішою, ніж очікування на поломку.

Встановіть стандартну процедуру перевірки

Під час кожного візиту на технічне обслуговування я дотримуюся послідовної перевірки:

1. Перевірте ідентифікацію обладнання.

2. Виконайте повний візуальний огляд.

3. Записуйте температуру та вологість навколишнього середовища.

4. Огляньте корпус на предмет забруднення.

5. Виміряйте струм витоку.

6. За потреби очистіть корпус.

7. Повторіть електричні вимірювання.

8. Порівняйте результати з попередніми записами перевірок.

Щоразове використання однієї і тієї ж процедури покращує послідовність вимірювань і спрощує довгостроковий аналіз трендів.

Пристосуйте технічне обслуговування до місцевих умов

Умови навколишнього середовища повинні визначати частоту перевірок.

Наприклад:

· Прибережні підстанції можуть вимагати очищення кілька разів на рік через відкладення солі.

· Промислові об’єкти часто зазнають сильного пилу або хімічного забруднення.

· Вологі тропічні регіони вимагають пильнішої уваги до стану ущільнення та проникнення вологи.

· Установки в пустелі накопичують дрібний пісок, який може збільшити поверхневу провідність у поєднанні з вологою.

Замість того, щоб дотримуватися фіксованого інтервалу технічного обслуговування, я рекомендую скоригувати графіки перевірок відповідно до місцевих умов навколишнього середовища та історичних даних про продуктивність.

Ведіть повну документацію про технічне обслуговування

Хороші записи технічного обслуговування так само цінні, як і точні вимірювання.

Кожна перевірка повинна документувати:

· Дата перевірки

· Погодні умови

· Температура навколишнього середовища

· Відносна вологість

· Струм витоку

· Проведено прибирання

· Результати тепловізійної зйомки

· Візуальні спостереження

· Коригувальні дії

Історичні записи значно полегшують визначення поступового погіршення та підтримують обговорення гарантій у разі виникнення несправності.

Поширені діагностичні помилки

Багато неправильних рішень щодо технічного обслуговування є результатом неповної діагностики, а не несправного тестового обладнання.

Серед найпоширеніших помилок:

Судячи з одного показання струму витоку

Струм витоку змінюється залежно від вологості, забруднення та умов експлуатації.

Одне вимірювання рідко дає достатньо доказів для підтвердження внутрішнього погіршення

Пропуск очищення перед тестуванням

Очищення є одним із найпростіших діагностичних засобів.

Без порівняння вимірювань до і після очищення важко визначити, чи виникає аномальний струм всередині розрядника чи тільки на його поверхні

Залежить лише від візуального огляду

Розрядник може виглядати цілком нормальним, у той час як всередині корпусу виникає серйозне пошкодження вологою.

Електричні вимірювання завжди повинні супроводжуватися візуальними перевірками.

Ігнорування історичних тенденцій

Аналіз трендів часто виявляє проблеми, які не можуть бути здійснені індивідуальними вимірюваннями.

Повільне збільшення струму витоку протягом кількох років зазвичай дає сильніші докази погіршення, ніж одне ізольоване показання.

Вибір правильного розрядника для суворих умов

Вибір обладнання відіграє важливу роль у довгостроковій надійності.

Для установок, які піддаються сильному забрудненню, високій вологості або узбережжю, я рекомендую оцінювати більше, ніж базові електричні характеристики.

Важливі міркування включають:

· Матеріал корпусу

· Шлях витоку

· Технологія ущільнення

· Клас забруднення

· Екологічні кваліфікаційні випробування

· Контроль якості виробника

· Наявність технічної підтримки

Виробники, які пропонують індивідуальні конструкції для конкретних умов навколишнього середовища, часто забезпечують кращу довгострокову продуктивність, ніж стандартні продукти, що використовуються не за призначенням.

Тісна співпраця між виробниками, підрядниками EPC, комунальними службами та групами технічного обслуговування також створює цінний зворотний зв’язок, який покращує дизайн майбутніх продуктів.

Часті запитання

1. Як я можу швидко відрізнити внутрішню вологість від поверхневого забруднення?

Найбільш практичним методом є порівняння струму витоку до і після очищення розрядника.

Якщо струм значно зменшується після очищення, ймовірною причиною є забруднення поверхні. Якщо зміни не відбуваються або не відбуваються, рекомендується провести подальше дослідження внутрішньої вологи.

2. Як часто слід чистити розрядники перенапруг?

Універсального інтервалу технічного обслуговування не існує.

Частота очищення залежить від умов навколишнього середовища, рівня забруднення, вологості та місцевих методів обслуговування. Прибережні та промислові місця зазвичай вимагають більш частих перевірок, ніж чисті внутрішні середовища.

3. Чи достатньо лише візуального огляду?

немає

Візуальний огляд може виявити тріщини, забруднення та явні механічні пошкодження, але він не може виявити багато внутрішніх проблем ізоляції.

Електричні випробування залишаються важливими для надійної оцінки стану.

4. Який матеріал корпусу краще працює в забрудненому середовищі?

Корпуси із силіконового полімеру, як правило, забезпечують кращу стійкість до забруднення завдяки своїм гідрофобним властивостям поверхні.

Проте при правильному виборі продукту завжди слід враховувати механічні вимоги, робоче середовище, можливості технічного обслуговування та відповідні галузеві стандарти.

Висновок

Збільшення струму витоку не означає автоматично, що розрядник перенапруги вийшов з ладу. Попадання внутрішньої вологи та забруднення поверхні часто викликають подібні електричні симптоми, але вони вимагають зовсім інших стратегій обслуговування. Точна діагностика залежить від поєднання візуального огляду, вимірювання струму витоку, очищення та повторного тестування, інфрачервоної термографії та вдосконаленої електричної діагностики, а не від покладання на один результат тесту.

З мого досвіду, найнадійніші програми технічного обслуговування зосереджені на аналізі трендів замість окремих вимірювань. Порівняння поточних результатів із заводськими базовими даними та історичними записами перевірок дає набагато чіткішу картину стану розрядника з часом. Коли цей підхід поєднується з відповідним вибором продукції, регулярним профілактичним обслуговуванням і ретельним моніторингом навколишнього середовища, комунальні та промислові підприємства можуть зменшити кількість несподіваних збоїв, продовжити термін служби розрядника та підвищити загальну надійність своїх систем живлення.
