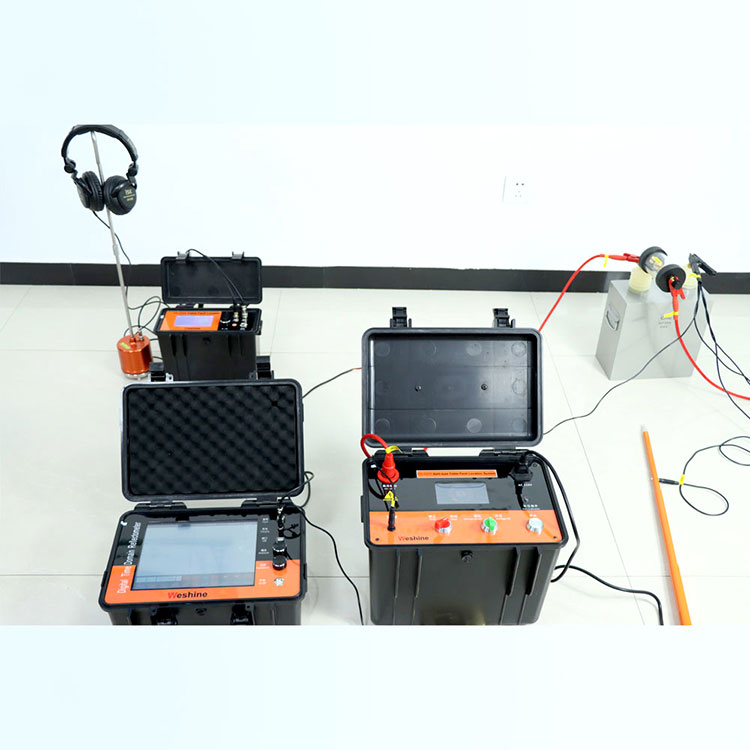

Локатор несправностей кабелю TDR: як він працює та чому він важливий для точної діагностики кабелю

Традиційно для виявлення несправностей у прокладених або прокладених кабелях використовувалися руйнівні методи, такі як копання по всій довжині або розрізання кабелю. Сьогодні,Локатор несправностей кабелю TDRзмінює це повністю.Weshineзабезпечує передовіЛокатор несправностей кабелю TDRрішення, які точно визначають місця несправностей без руйнування. Основна технологія базується на рефлектометрії у часовій області, яка посилає низькоенергетичний імпульс по кабелю та вимірює час, необхідний для відбиття від розлому.

Принцип роботи

A Локатор несправностей кабелю TDRпрацює як радар для кабелів. Він запускає в кабель короткочасний імпульс низької напруги. Коли імпульс стикається зі зміною імпедансу, наприклад, розривом, коротким замиканням або проникненням води, частина імпульсу відбивається назад. Пристрій вимірює час між відправленням і отриманням імпульсу. Використовуючи відому швидкість поширення (Vp) для цього типу кабелю, він обчислює відстань до розлому за формулою: Відстань = (Швидкість × Час) / 2.

Чому не відбувається пошкоджень

На відміну від тестерів з високим потенціалом, які впливають на ізоляцію,Локатор несправностей кабелю TDRвикористовує рівень енергії, значно нижчий за витримувану напругу кабелю. Це не вимагає подачі сильного струму або руйнування оболонки кабелю. Вимірювання пасивне з точки зору кабелю — застосовується лише короткий сигнал малої потужності.Weshineінженерія гарантує, що навіть конфіденційні дані або кабелі зв'язку залишаться неушкодженими під час тестування.

Поширені запитання щодо локатора несправності кабелю TDR

Запитання 1: Чи може локатор несправності кабелю TDR знайти несправності в кабелях під напругою?

відповідь:Так, багато сучаснихЛокатор несправностей кабелю TDRодиниць, у тому числі зWeshine, мають вбудовані фільтри, які блокують сигнали потужності 50/60 Гц. Це дозволяє проводити тестування на низьковольтних кабелях під напругою до 400 В змінного або постійного струму без пошкодження пристрою чи кабелю. Однак для безпеки і точності на високовольтних лініях кабель слід знеструмити.

Запитання 2: Які типи несправностей кабелю може визначити локатор несправності кабелю TDR, не розрізаючи кабель?

відповідь: A Локатор несправностей кабелю TDRможе ідентифікувати розриви ланцюгів, короткі замикання, з’єднання, проникнення води або вологи, подрібнені ділянки та корозійні з’єднання. Форма хвилі відбиття відображає відхилення вниз для короткого розлому та відхилення вгору для відкритого розлому. Він не може вимірювати резистивні несправності з дуже високим опором (вище кількох сотень Ом) без додаткових аксесуарів, таких як високовольтний дуговий відбиваючий фільтр, але стандартні несправності з низьким опором легко знайти.

Запитання 3: Наскільки точний кабельний локатор TDR для довгих кабелів понад 1 км?

відповідь:Точність залежить від налаштування швидкості розповсюдження (Vp) і точності розгортки пристрою. Якісні агрегати подобаютьсяWeshine Локатор несправностей кабелю TDRдосягти ±1% діапазону або ±0,5 метра, залежно від того, що більше. Для кабелю довжиною 2 км це означає похибку в межах 20 метрів. Точність підвищується завдяки правильному калібруванню Vp із використанням відомої довжини кабелю. Фактори навколишнього середовища, такі як температура та старіння кабелю, можуть незначно впливати на Vp, тому для критичних вимірювань рекомендується повторне калібрування.

Приклад практичного застосування

Для вимірювання відстані розлому оператор підключаєЛокатор несправностей кабелю TDRдо одного провідника та екрана або землі. Пристрій автоматично посилає імпульси та відображає форму відбитого сигналу. Відстань до несправності зчитується безпосередньо на екрані.Weshineмоделі включають автоматичне калібрування однією кнопкою та розпізнавання типу несправності, що зменшує кількість помилок користувача та час тестування.
