100 кВ випробувальна система Hipot AC без часткового розряду

Тестова система Hipot змінного струму без часткового розряду 100 кВ — це професійне рішення для тестування високої напруги, розроблене для випробувань витримуваної напруги змінного струму та виявлення часткового розряду трансформаторів, розподільних пристроїв, ізоляторів, кабелів, вхідних вводів, GIS-обладнання та іншого електричного обладнання.

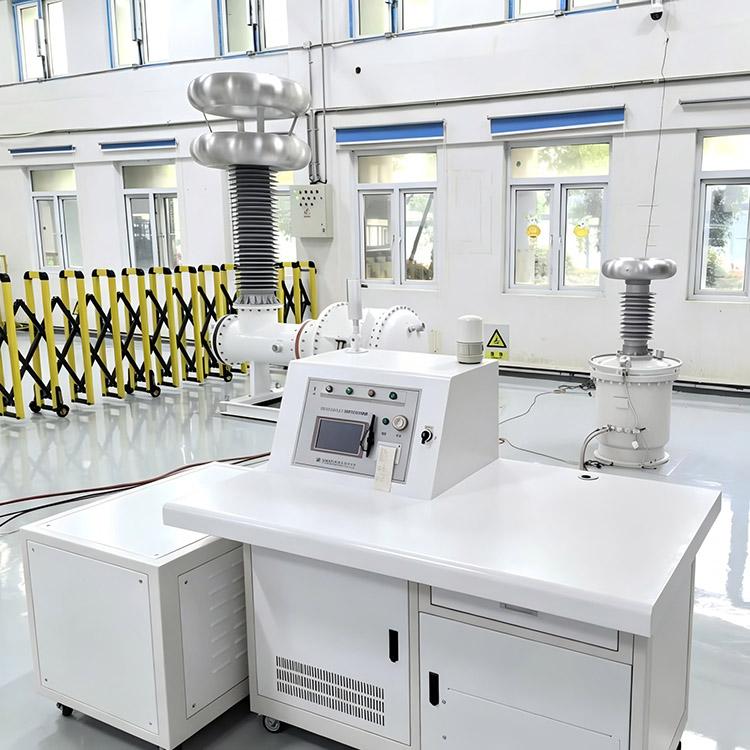

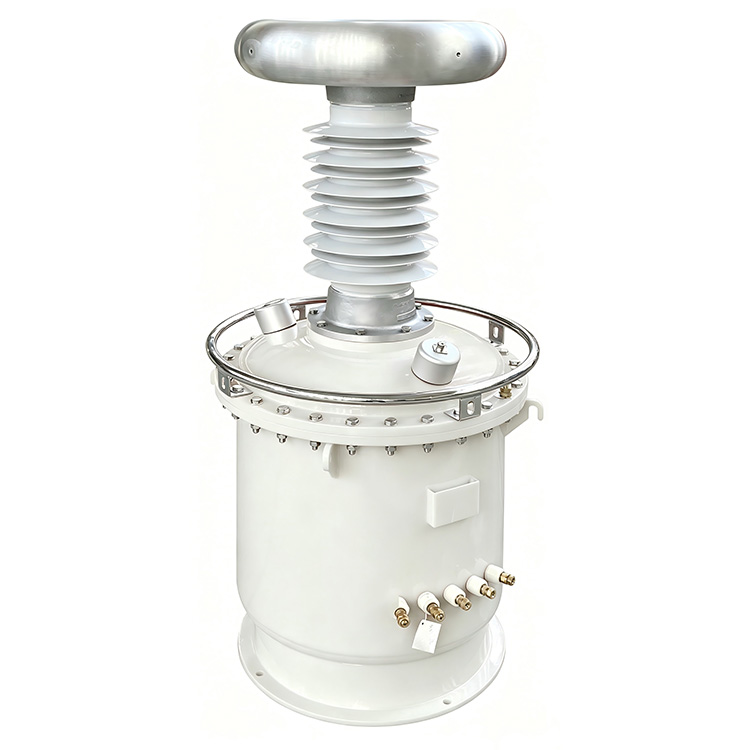

У системі використовується випробувальний трансформатор із газовою ізоляцією SF6 замість традиційної масляної конструкції, що усуває ризик забруднення мастилом, одночасно значно зменшуючи вагу обладнання на 20%-60%. Цей трансформатор може похвалитися чудовою ізоляцією та наднизьким частковим розрядом, досягаючи рівня часткових розрядів ≤3pC. Повна система зберігає загальний частковий розряд не вище 5 пКл при роботі з номінальною напругою.

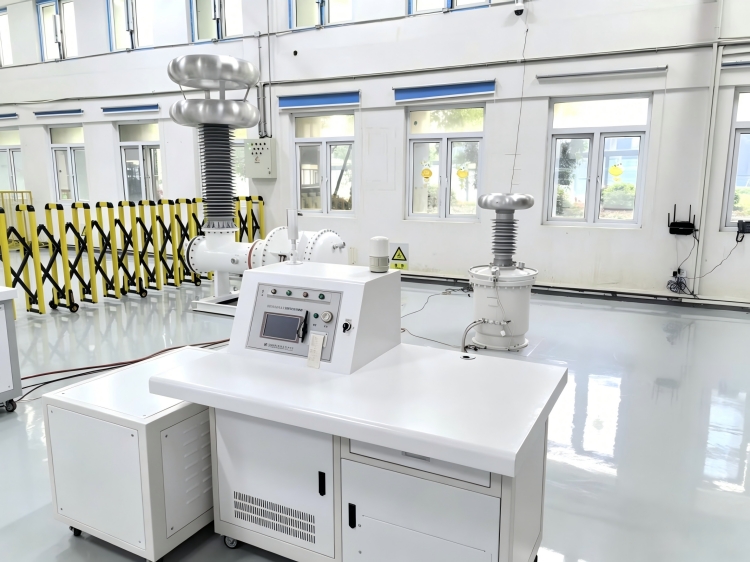

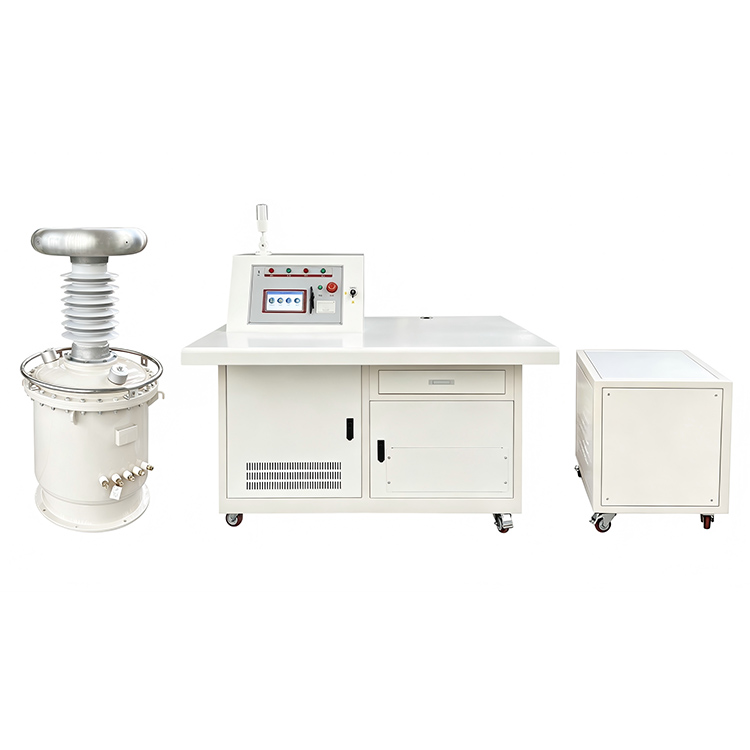

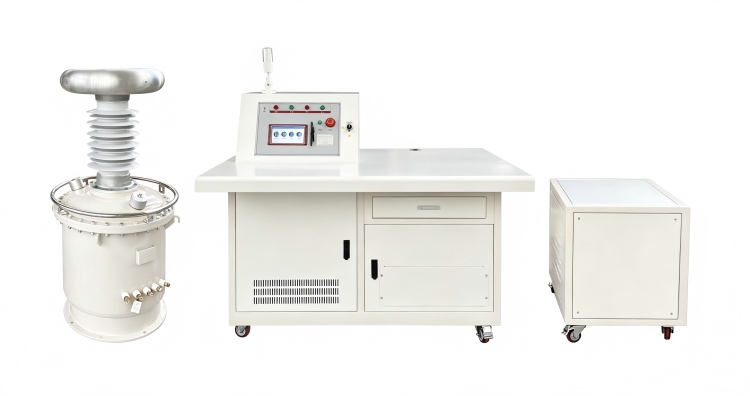

Ця повна інтегрована випробувальна система складається з високовольтного випробувального трансформатора, конденсатора зв’язку, високовольтного струмообмежувального реактора, низьковольтного компенсаційного реактора, ізолюючого трансформатора, автоматичної робочої консолі, а також компенсаційної шафи. Його вбудована структура компенсації низької напруги може ефективно знизити споживання вхідного струму максимум на 60%, що допомагає підвищити енергоефективність і скоротити щоденні експлуатаційні витрати.

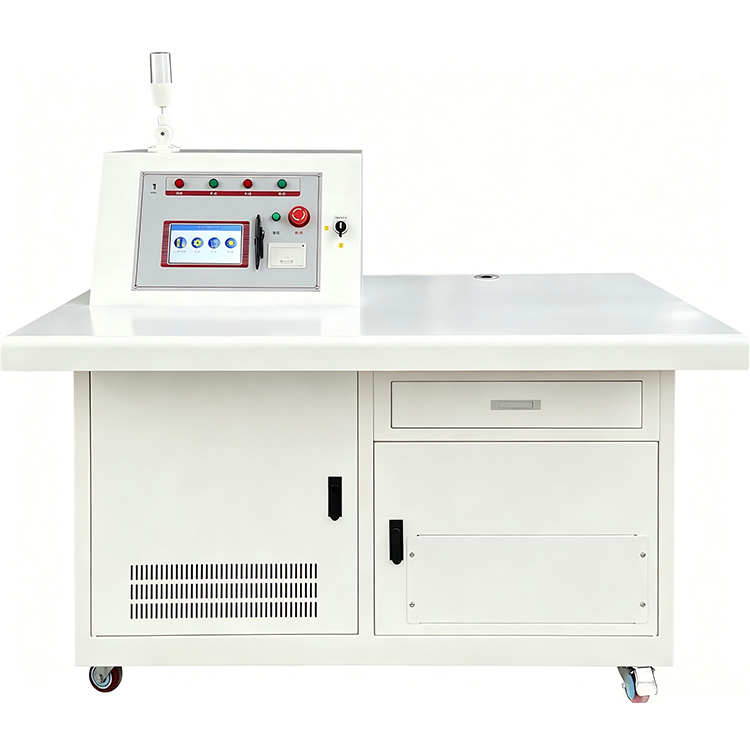

Оснащена 7-дюймовим кольоровим сенсорним екраном консолі керування, система підтримує як автоматичний, так і ручний режими тестування. Користувачі можуть самостійно конфігурувати до п’яти ступенів напруги, швидкість зміни напруги та тривалість випробування. Функції автоматичного тестування включають підвищення напруги, перемикання компенсації, синхронізацію, зниження напруги, зберігання даних і друк звіту, що значно покращує ефективність і повторюваність тестування.

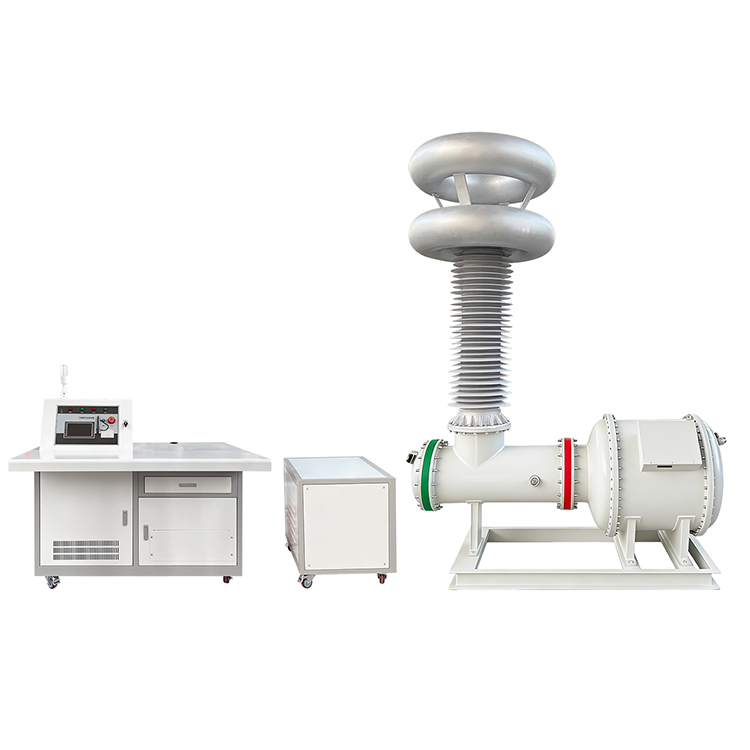

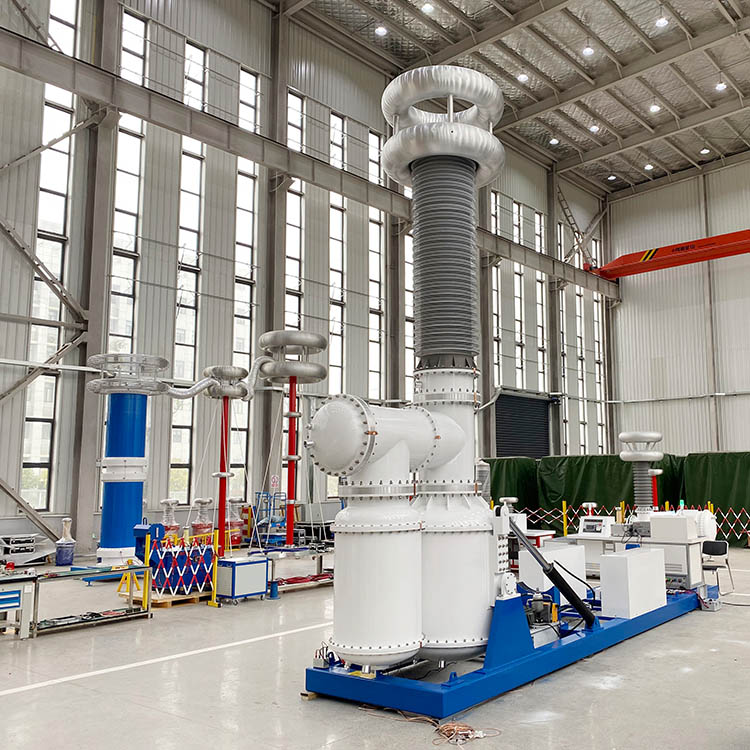

Розроблена для високовольтних лабораторій і польових випробувань, система забезпечує стабільний синусоїдальний вихід із спотворенням форми сигналу менше 5%, низьким робочим шумом і надійним захистом від перенапруги та надмірного струму. Масштабована конструкція дозволяє аналогічним системам у серії продуктів досягати номінальної напруги до 1200 кВ для випробувань надвисокої напруги.

Керівництво по продукту

Як працює система

Тестова система Hipot змінного струму без часткового розряду на 100 кВ генерує стабільний вихід високої напруги через випробувальний трансформатор з елегазовою ізоляцією. Під час тестування конденсатор зв’язку та схема вимірювання безперервно відстежують активність часткового розряду, тоді як система автоматичного керування керує процесами підвищення напруги, утримання та зниження.

Низьковольтний компенсаційний реактор працює для зменшення необхідного вхідного струму, що забезпечує кращу енергоефективність і знімає навантаження на підключене джерело живлення. Вся система здатна виконувати випробування витримуваної напруги та вимірювання часткових розрядів одночасно, тому користувачі можуть проводити ретельну оцінку характеристик ізоляції всіх видів високовольтного обладнання.

особливості

1. Конструкція трансформатора з елегазовою ізоляцією без масляного забруднення

2、Загальний рівень часткового розряду ≤5pC

3、Рівень часткового розряду трансформатора ≤3pC

4. Номінальна вихідна напруга до 100 кВ

5、Компенсація реактивної потужності зменшує струм джерела до 60%

6、Автоматичний і ручний режими тестування

7、П'ятиступінчасте програмоване налаштування напруги та часу

8、Регульована швидкість зміни напруги від 0,5 кВ/с до 2,5 кВ/с

9、Автоматичне перемикання компенсації та регулювання напруги

10、Функції зберігання та друку історичних даних

11、Високоточне вимірювання напруги

12、Стабільний вихід синусоїдальної хвилі з спотворенням ≤5%

13. Низький рівень шуму ≤65 дБ

14、Комплексний захист від перенапруги та перевантаження по струму

15、Підходить для часткового розряду та перевірки напруги змінного струму

Поля застосування

1、енергетичні компанії

Використовується для звичайних випробувань ізоляції та оцінки часткового розряду трансформаторів, розподільних пристроїв, GIS-обладнання, кабелів і апаратури підстанцій.

2、Лабораторії високої напруги

Підходить для типових випробувань, заводських приймальних випробувань і дослідницьких проектів, які вимагають наднизького часткового розряду.

3、Виробники трансформаторів

Використовується для контролю якості, перевірки ізоляції та кінцевих заводських випробувань силових і розподільних трансформаторів.

4、Університети та науково-дослідні інститути

Підтримує інженерну освіту високої напруги, дослідження ізоляції та передові електричні випробувальні проекти.

5、Промислові та гірничодобувні підприємства

Забезпечує перевірку профілактичного обслуговування та оцінку стану ізоляції критичного електричного обладнання.

Типові тестові завдання

1、Випробування на витримку напруги змінного струму трансформатора

2、GIS Тестування часткового розряду

3、Випробування розподільних пристроїв високої напруги

4、Тестування ізоляції кабелю живлення

5、Тестування ізолятора та втулки

6、Заводські приймальні випробування електрообладнання

7、Лабораторні дослідження високої напруги

8、Програми профілактичного обслуговування

Переваги Weshine

Weshine Electric зосереджується на розробці та виробництві високовольтного випробувального обладнання, а також систем вимірювання часткових розрядів. Наші пристрої для випробування витримуваної напруги змінного струму з елегазовою ізоляцією мають надзвичайно низький вихід часткового розряду, розумну автоматичну роботу, технологію компенсації енергозбереження та надійні модулі захисту безпеки. Усі рішення від Weshine, створені для виконання суворих завдань тестування як у лабораторіях, так і на робочих місцях, допомагають клієнтам проводити точні перевірки ефективності ізоляції, відповідати відповідним галузевим стандартам і підтримувати стабільну тривалу роботу їхнього високовольтного обладнання.

Наша випробувальна система Hipot змінного струму без часткового розряду на 100 кВ може повністю задовольнити всі ваші вимоги до високовольтних випробувань ізоляції та моніторингу часткових розрядів. Не соромтеся звертатися до нашої команди в будь-який час, щоб отримати індивідуальні рішення, докладні технічні дані та конкурентоспроможні ціни.
