Система випробування витримуваної напруги змінного струму без часткового розряду

Використовуючи вдосконалену технологію елегазових трансформаторів із елегазовою ізоляцією, система випробування витримкової напруги змінного струму без часткового розряду забезпечує стабільний вихід 250 кВ із загальним рівнем часткового розряду ≤5 пКл. Завдяки інтелектуальному автоматичному управлінню, компенсації реактивної потужності, малошумній роботі та комплексним функціям захисту, він ідеально підходить для енергетичних установ, промислових підприємств, університетів, науково-дослідних інститутів і високовольтних лабораторій.

Оскільки енергетичні галузі постійно підвищують стандарти перевірки ізоляції та виявлення мікрочасткових розрядів, цей тестовий пристрій розроблено відповідно до вимог ринку. На відміну від звичайних маслонаповнених тестових трансформаторів, елегазова ізоляція усуває ризики розливів масла та забруднення, одночасно зменшуючи загальну вагу обладнання на 20% до 60% для полегшення транспортування та розміщення.

Усі ці надійні показники підтримуються професійною потужністю виробництва. Weshine® — це сучасна високотехнологічна фабрика, що спеціалізується на дослідженні та розробці, виробництві, продажі та обслуговуванні пристроїв автоматизації енергосистем і тестових інструментів. Продукція продається по всьому світу та отримала позитивні відгуки від багатьох клієнтів.

Продуктивність

У системі випробування витримуваної напруги змінного струму без часткового розряду використовуються трансформатори з елегазовою ізоляцією, щоб підтримувати стабільну вихідну напругу 250 кВ, обмежуючи повний частковий розряд до ≤5 пКл. Інтелектуальне автоматичне керування, компенсація реактивної потужності, низький рівень шуму та багаторівневий захист безпеки роблять його практичним вибором для електростанцій, промислових клієнтів, університетів та дослідницьких лабораторій.

Індекс часткового розряду всього пристрою досягає ≤5 пКл, а вбудований трансформатор елегаз генерує лише частковий розряд ≤3 пКл за номінальної напруги. Такі відмінні характеристики ізоляції роблять його ідеальним для перевірки часткових розрядів, заводських перевірок приймання, перевірки ізоляції та різноманітних завдань дослідження високої напруги.

Структура

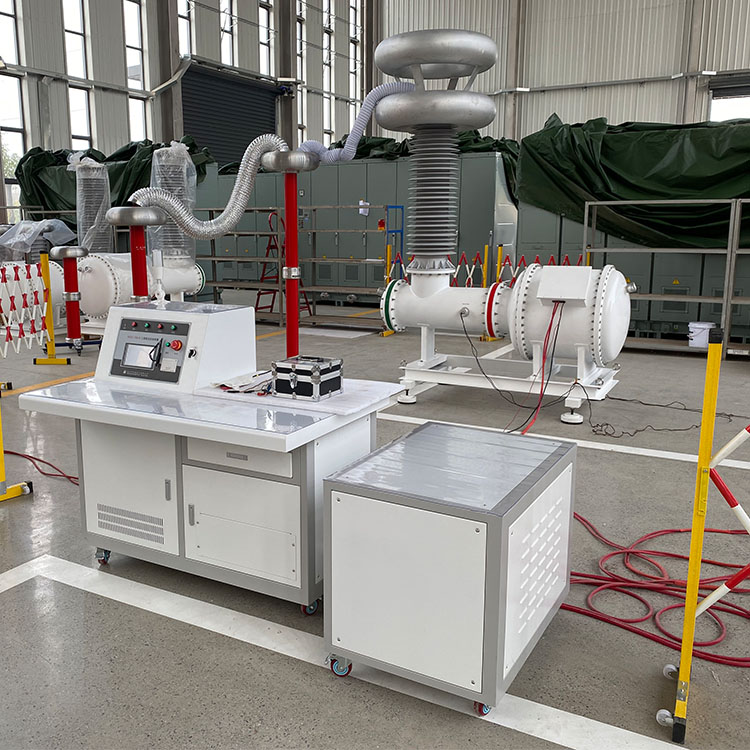

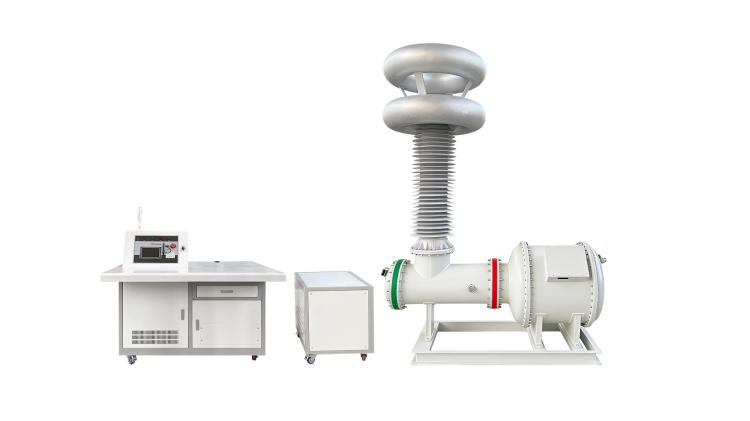

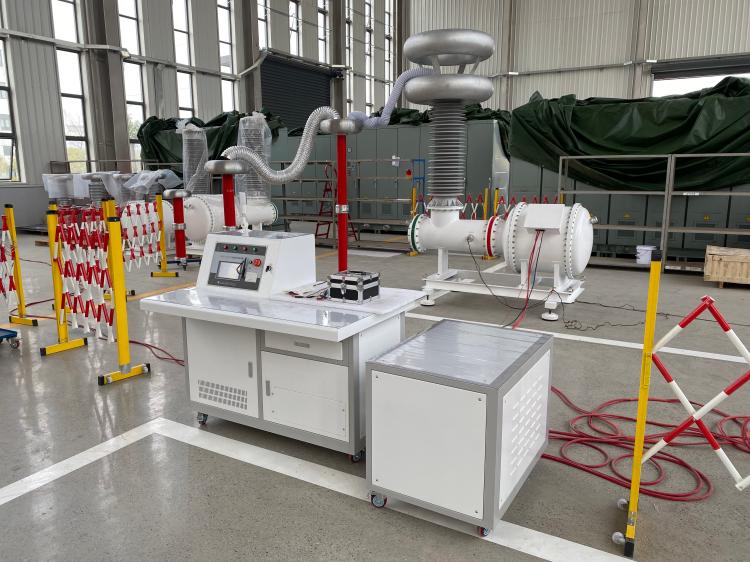

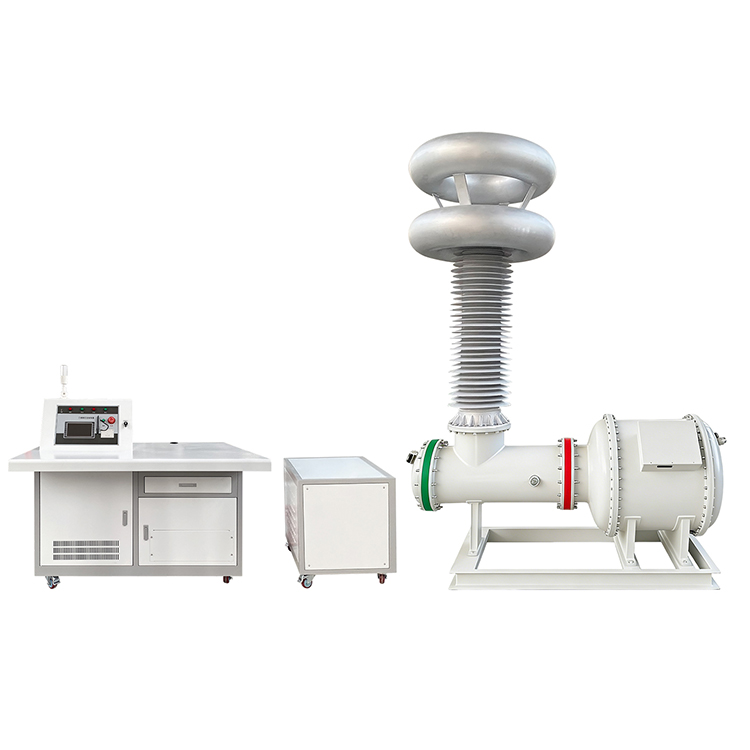

Повний комплект включає випробувальний трансформатор з елегазовою ізоляцією, конденсатор зв’язку, високовольтний струмообмежувальний реактор, низьковольтний компенсаційний реактор, роздільний трансформатор і повністю автоматичну шафу керування. Технологія компенсації низької напруги знижує споживання вхідної енергії до 60%, що значно підвищує ефективність тестування та знижує вимоги до джерела живлення.

КОНТРОЛЬ

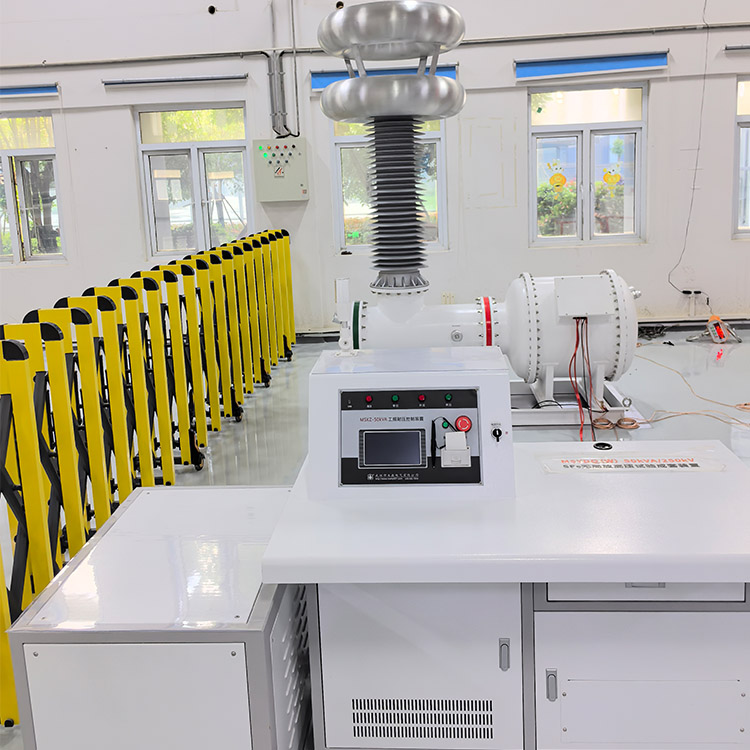

Система випробування на витримку напруги змінного струму без часткового розряду оснащена 7-дюймовим блоком керування кольоровим сенсорним екраном, який підтримує як автоматичний, так і ручний режими роботи. Оператори можуть встановити п'ять окремих сегментів напруги, вільно регулювати швидкість наддуву та час утримання. Автоматичні функції охоплюють підвищення напруги, перемикання компенсації, синхронізацію, скидання тиску після тестування, зберігання даних, пошук записів і друк звіту про тестування.

Безпека

Щоб гарантувати стабільну та безпечну роботу, обладнання видає гладку синусоїдальну напругу з спотворенням форми хвилі менше 5% і шумом під час роботи менше 65 дБ. Механізми захисту від перенапруги та перевантаження по струму повністю укомплектовані. Його модульна структура підтримує пізніші оновлення з можливістю розширення для випробувань надвисокої напруги до 1200 кВ.

особливості

1. Технологія трансформатора з елегазовою ізоляцією

2、Безмасляний дизайн без забруднення навколишнього середовища

3、Рівень часткового розряду повної системи ≤5pC

4、Рівень часткового розряду трансформатора ≤3pC

5. Номінальна вихідна напруга до 250 кВ

6. Номінальна потужність 50 кВА

7、Компенсація реактивної потужності зменшує вхідний струм до 60%

8、Автоматичний і ручний режими тестування

9、П'ятиступеневе програмування параметрів напруги та часу

10、Регульована швидкість зміни напруги

11、Інтелектуальне регулювання напруги та компенсаційне перемикання

12、Зберігання історичних даних і друк звітів

13、Стабільний вихід синусоїдальної хвилі з спотворенням ≤5%

14、Низький робочий шум ≤65 дБ

15、Захист від перенапруги високої напруги

16、Захист від перевантаження по струму хвоста

17、Підходить для часткового розряду та перевірки витримуваної напруги змінного струму

Додатки

1、Випробування на витримку напруги змінного струму трансформатора

2、GIS Тестування часткового розряду

3、Випробування ізоляції розподільних пристроїв

4、Випробування кабелю високої напруги

5、Тестування втулок

6、Тестування ізолятора

7、Заводські приймальні випробування (FAT)

8、Лабораторне випробування високою напругою

9、Випробування типу електричного обладнання

10、Програми профілактичного обслуговування

Переваги Weshine

Weshine Electric є професійним виробником високовольтного випробувального обладнання та систем вимірювання часткових розрядів. Наші системи випробування витримуваної напруги змінного струму без часткового розряду серії VS-W поєднують передову технологію ізоляції елегазу, наднизький рівень часткового розряду, інтелектуальну автоматизацію та надійний захист безпеки. Розроблені для вимогливих лабораторних і польових застосувань, рішення Weshine допомагають клієнтам підвищити точність тестування, забезпечити відповідність нормативним вимогам і підвищити довгострокову надійність обладнання.
