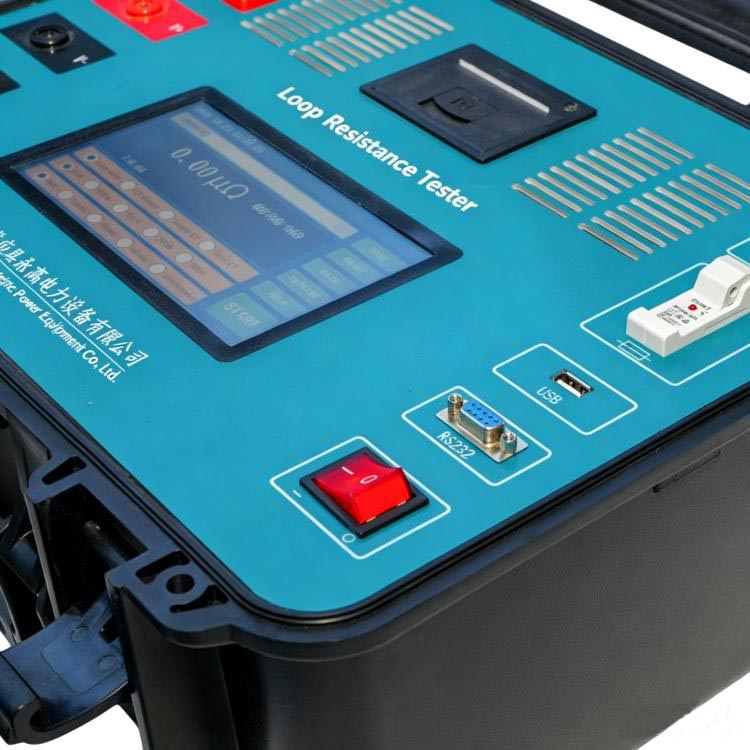

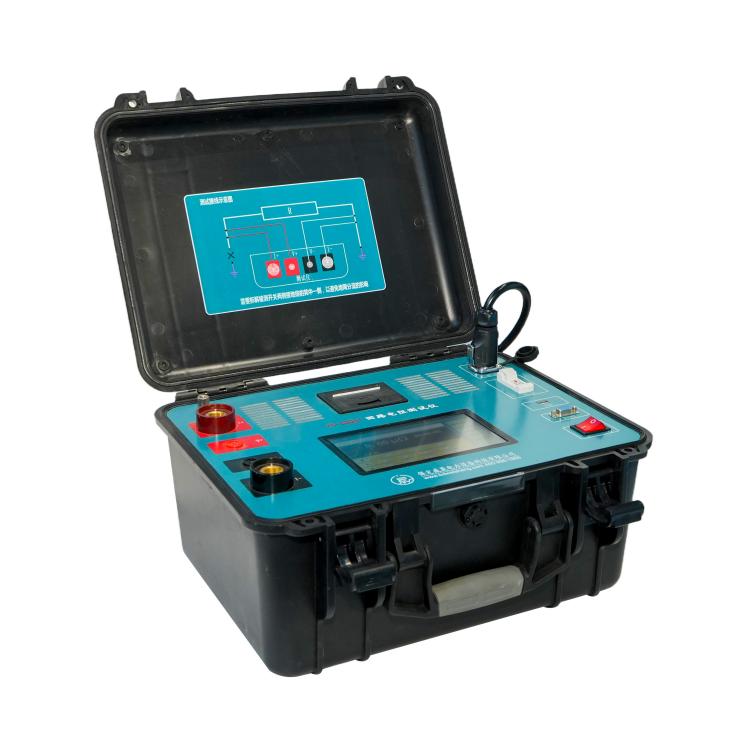

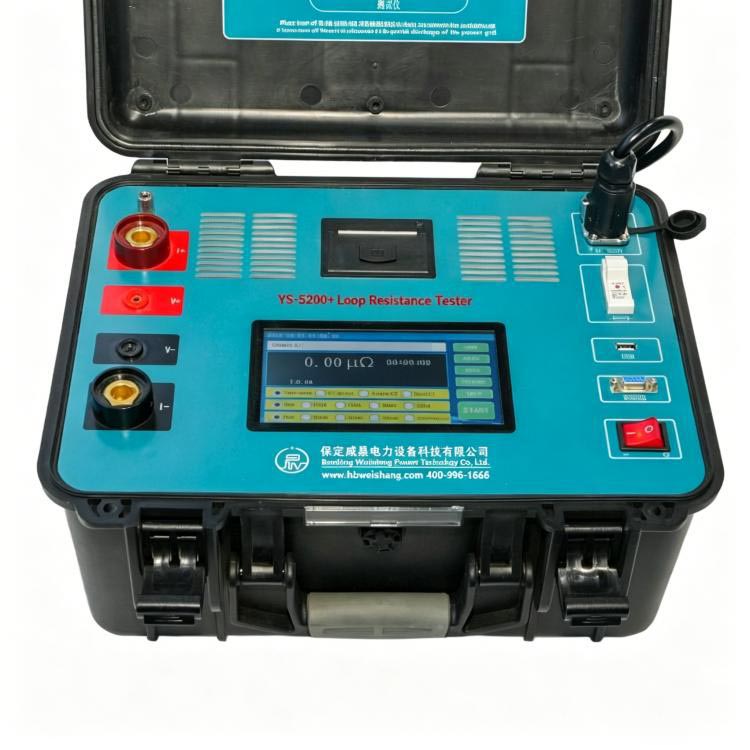

Настільний інтелектуальний тестер опору ланцюга 300A

Міцний настільний інтелектуальний тестер опору ланцюга 300A, запропонований компанією Weshine, професійним виробником і постачальником у Китаї, забезпечує точні показники мікроОм на автоматичних вимикачах, роз’єднувачах, заземлювачах і шинних з’єднаннях, навіть коли струм проходить через окремі контури або кілька паралельних відгалужень.

Ми створили цей пристрій відповідно до стандартів DL/T845.4-2019 і IEC для тестування чотирьох проводів, повністю відповідаючи галузевим вимогам щодо виявлення сильного опору струму.

Усередині машини знаходиться потужне джерело постійного струму в поєднанні з багатоканальним обладнанням для визначення струму. Ця структура забезпечує постійний вихідний струм і точність вибірки напруги навіть при роботі зі складними паралельними сітками заземлення, що є основною причиною, чому інженерні підрядники розміщують повторні оптові замовлення на цю модель.

Основні принципи вимірювання

Інтелектуальний тестер опору ланцюга Desktop 300A базується на двох основних функціональних модулях:

1.Регульований високий постійний вихідний струм: 50A–300A

2. Бездротовий датчик постійного струму: вимірювання струму 0~±600A

Він обчислює фактичний контактний опір на основі закону Ома: R = V / I₀

V = падіння напруги, виявлене на контактних точках

I₀ = реальний струм, що проходить через випробувану гілку

Інтелектуальні режими тестування (основна інновація)

weshine electric об'єднує чотири розширені режими тестування для підтримки різних польових умов:

1. Традиційний режим опору ланцюга

Користувачам необхідно від’єднати один бік мережі заземлення, щоб обійти перешкоди шунтового струму. Тестер подає до 300 А постійного струму та зчитує дані про падіння напруги. Цей режим забезпечує найвищу точність і добре працює на об’єктах планового технічного обслуговування.

2. Режим прямого вимірювання затискачів

Немає необхідності розбирати заземлення. Бездротовий затискач відстежує струм розгалуження I₀ в режимі реального часу, а потім машина автоматично обчислює опір за R=V/I₀. Основні переваги: ​​жодних робіт з розбирання, швидше польове тестування, безпечніше для обслуговування в житлових приміщеннях.

3. Режим одностороннього шунтування

Підходить для паралельних схем заземлення, таких як заземлення шафи та розподілених сіток заземлення. Затискач вимірює струм шунтової гілки I₂, і пристрій обчислює ефективний випробувальний струм з I₀=I₁−I₂ перед обчисленням опору. Він виправляє помилки точності, викликані частковими паралельними струмами.

4. Двосторонній режим шунтування

Для великих заземлюючих сіток з двонаправленим розділенням струмів на підстанціях. Два затискачі збирають струми розгалужень I21 та I22, система розраховує I₀=I₁−I21−I22, щоб отримати справжні дані опору для мереж з кількома розгалуженнями.

Конструкція системи безпеки та затискачів

Відповідні бездротові затискачі можуть автоматично визначати напрямок постійного струму.

Основні характеристики затискача:

1、Діапазон тестування постійного струму: від 0 до ±600A

2、Потрібно вирівняти з правильним напрямком струму для отримання точних даних

3、Вбудована функція калібрування для компенсації відхилення вимірювань

Нагадування про безпеку експлуатації:

1、Не використовуйте затискач за межами його діапазону вимірювання, щоб уникнути пошкодження обладнання

2、Встановіть затискачі, дотримуючись позначок напрямку струму, щоб стабілізувати показання

3、Регулярно виконуйте калібрування, щоб зменшити кількість помилок даних

Покрокова інструкція з експлуатації

Цей настільний тестер виконує стандартні робочі процеси польового тестування для сценаріїв сильного струму.

Крок 1: Підготовка системи

Переконайтеся, що обладнання повністю вимкнено, налаштування заземлення завершено, а батареї затискачів повністю заряджені. Клієнти масових закупівель можуть отримати повні посібники з експлуатації разом із відправленням.

Крок 2: Конфігурація проводки

I+ та I- підключаються до двох кінців випробувального кола; V+ і V- приєднуються до внутрішніх точок відбору напруги. Завжди розміщуйте пробники напруги всередині контуру струму, щоб виключити перешкоди опору дроту.

Крок 3: Вибір режиму

Виберіть один режим тестування: традиційний режим розбирання, режим прямого затиску, режим одного або подвійного шунта. Потім встановіть вихідний струм (50A–300A) і тривалість тесту (швидко / 10 с / 30 с / 60 с / безперервно).

Крок 4: Процес вимірювання

Машина виконує нарощування струму, контроль стабільності, фіксацію струму в реальному часі, вибірку напруги, розрахунок опору та температурну компенсацію автоматично без ручного регулювання.

Крок 5: Відображення результату

Екран показує загальний струм I₁, струми затискачів відгалужень (I₂ / I21 / I22), значення опору в мікроОмах, час перевірки та стан стабільності.

Крок 6: Керування даними

Оператори можуть зберігати журнали тестування в локальній пам’яті, експортувати записи через USB-накопичувач FAT32, друкувати звіти за допомогою додаткових модулів друку та переглядати історичні дані тестування в будь-який час.

Сценарії застосування

Цей настільний інтелектуальний тестер опору ланцюга 300A справляється із завданнями виявлення опору в умовах складного заземлення та сильних електромагнітних перешкод, які широко застосовуються покупцями з таких секторів:

1、Великі підстанції

2、Електростанції

3、Промислові системи розподільних пристроїв

4、Засоби передачі високої напруги

5、Мережі заземлення

Система надійно працює за:

1、Сильні електромагнітні перешкоди

2、Паралельний розподіл струму

3、、Обмежений доступ до відключення

4、безперервне технічне обслуговування

Типове використання тестування

1、Випробування опору контактів для автоматичних вимикачів високої напруги

2、Перевірка несправності сіток заземлення підстанції

3、Виявлення опору з’єднувальних з’єднань шин

4、Технічне обслуговування розподільних шаф GIS/AIS

5、Заводська перевірка якості електрообладнання електростанції

6、Аналіз наземної системи для мереж передачі

7、Усунення несправностей промислових систем розподілу електроенергії

Переваги Weshine

Ми створили настільний інтелектуальний тестер опору ланцюга 300A з багаторежимною архітектурою вимірювання для вирішення складних проблем паралельного струму та складних проблем із заземленням у сучасних енергосистемах. Тестування без розбирання бездротових затискачів скорочує час простою на технічне обслуговування та значно підвищує безпеку на місці, що змушує багатьох постачальників електричних послуг підписувати з нами довгострокові контракти на постачання.

Багатоканальні алгоритми розрахунку струму в реальному часі забезпечують точні значення опору навіть у середовищах паралельного заземлення. Сильний вихідний струм 300 А швидко руйнує оксидні шари на застарілих контактних поверхнях, забезпечуючи більш надійні результати тестування зношених провідних з’єднань. Вбудований інтелектуальний терморегулятор забезпечує стійкість пристрою під час тривалих навантажень із сильним струмом.

Переваги зручного промислового дизайну для покупців:

1、Багаторежимна інтелектуальна робота

2、Відображення поточних даних у режимі реального часу

3、Повний набір функцій автоматичного захисту безпеки

4、Зберігання та експорт структурованих даних

Негайно зв’яжіться з нашою командою продажів, щоб отримати індивідуальні пропозиції та повні файли технічних параметрів для закупівлі вашого проекту.
