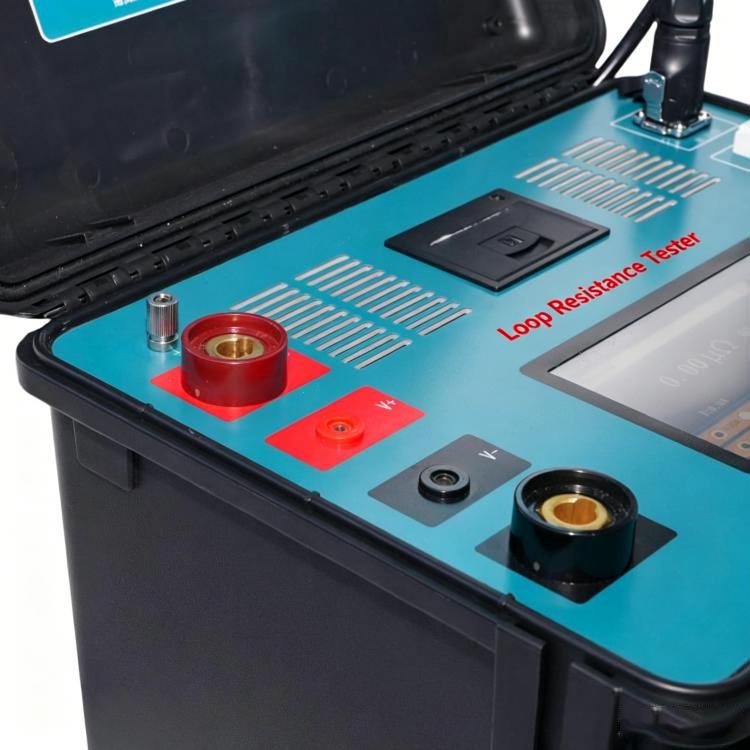

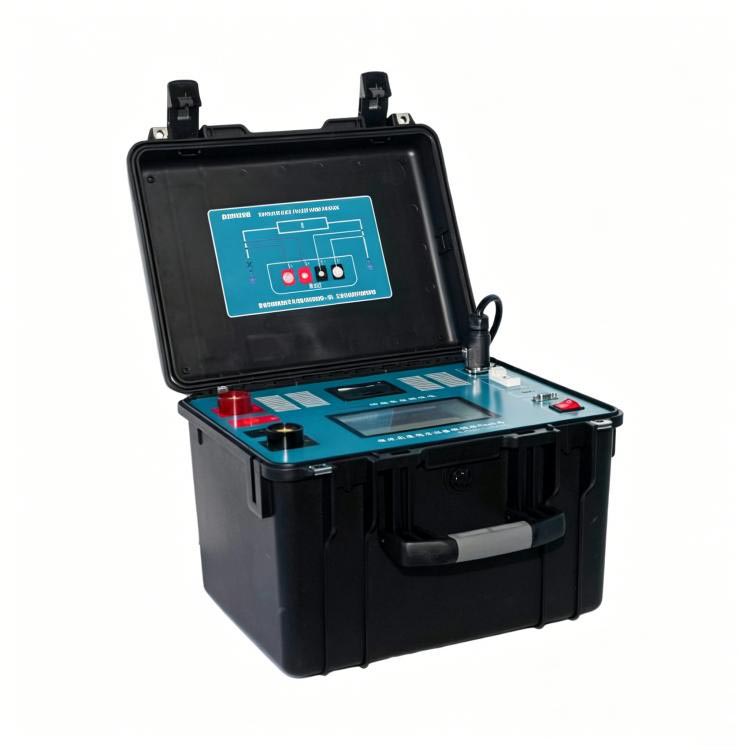

Тестер контактного опору високого струму з кольоровим сенсорним екраном

Як професійний виробник у Китаї, Weshine хоче надати вам якісний високострумовий тестер контактного опору з кольоровим сенсорним екраном, який є оновленим інтелектуальним вимірювачем опору, створеним для тестування контактів високовольтних пристроїв. Подача великого випробувального струму усуває перешкоди від поверхневих окисних шарів і нестабільних контактних точок, тому тестери отримують надійні показання для перевірки обладнання перед технічним обслуговуванням і заводських перевірок. Оптові покупці можуть підібрати цей пристрій до своїх повних наборів інструментів для електричного тестування для закупівлі в одному місці.

Користувачі можуть вибрати регульований вихідний струм від 50 A до 600 A, відповідаючи критеріям тестування та номінальним параметрам різних електричних пристроїв. Режим тестування під сильним струмом точно оцінює стан контактів на автоматичних вимикачах, GIS-обладнанні, роз’єднувальних вимикачах, збірних шинах і кабельних з’єднаннях, обов’язковий інструмент для груп інспекції заводу та підрядників з енергетичного будівництва.

Цей високострумовий тестер контактного опору з кольоровим сенсорним екраном використовує 7-дюймовий промисловий кольоровий сенсорний екран із зручною для навігації панеллю керування. Персонал може швидко встановити вихідний струм, час тестування, мову системи та параметри зв’язку на екрані, переглядати тестові сигнали в реальному часі та керувати збереженими даними з мінімальним навчанням. Це скорочує час роботи на місці для інженерних груп, які обробляють великі партії робіт з перевірки обладнання.

Оснащений великою вбудованою літієвою акумуляторною батареєю, пристрій підтримує повністю портативне тестування на відкритому повітрі без доступу до електромережі. Після випробувань сильним струмом 500 або 600 А він запускає 10-секундний цикл автоматичного охолодження, щоб захистити внутрішні модулі живлення, подовжуючи термін служби та знижуючи довгострокові витрати на заміну для покупців, які часто випробовують у польових умовах.

Він підтримує кілька режимів передачі даних: бездротове з’єднання Bluetooth, дротове з’єднання RS232, експорт USB-накопичувачів і локальне зберігання. Оператори можуть переглядати, зберігати, експортувати або видаляти записи про випробування безпосередньо на машині, прискорюючи сортування звітів про випробування та керування активами обладнання для тендерних проектів на електростанції та відділів контролю якості заводу.

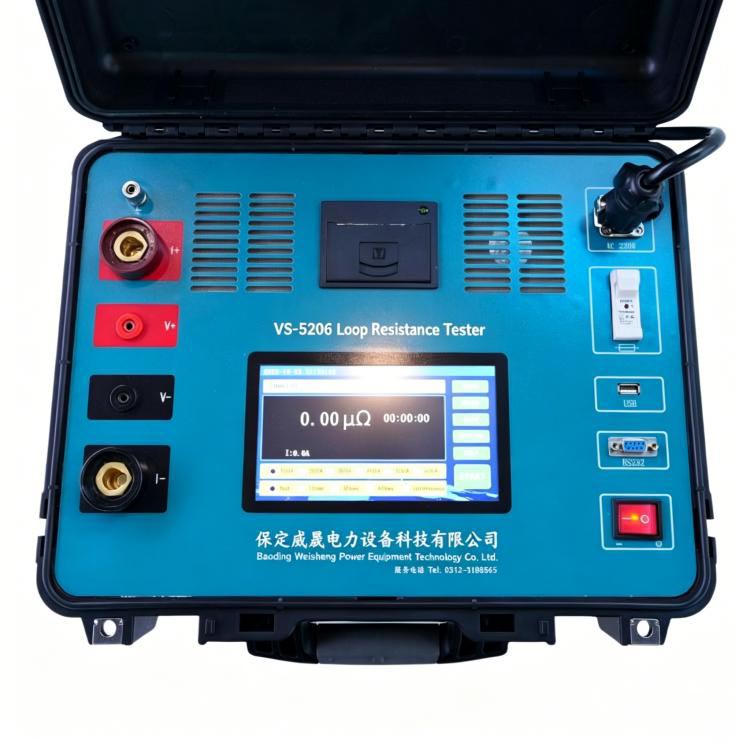

VS-5206, створений для роботи в суворих умовах на відкритому повітрі, поєднує в собі потужний потужний струмовий вихід, точні цифрові вимірювання, багатошаровий захист безпеки та міцний корпус. Він забезпечує стійкі надійні результати тестування для щоденного обслуговування обладнання, введення в експлуатацію нових проектів і діагностики електричних несправностей, ідеально підходить для оптових замовлень від дистриб’юторів електрообладнання та енергетичних фірм.

Конструкція системи безпеки та затискачів

weshine electric інтегрує бездротові датчики затискачів із технологією розпізнавання напрямку постійного струму.

Основні характеристики затискача:

1. Діапазон вимірювання постійного струму: від 0 до ±600 A

2、Встановлення, чутливе до напрямку (необхідна орієнтація прямого струму)

3、Підтримка калібрування в налаштуваннях системи

Правила безпеки забезпечують стабільну роботу:

1、Перевантаження затискача за межі діапазону може пошкодити датчик

2、Правильна спрямована установка підвищує точність

3、Функція калібрування компенсує відхилення

особливості

Максимальний випробувальний струм постійного струму 600 А

Високоточне вимірювання контактного опору

Призначений для автоматичних вимикачів і GIS обладнання

Кілька вибраних вихідних струмів

Чотирипровідна технологія вимірювання Кельвіна

7-дюймовий кольоровий сенсорний дисплей

Вбудований літієвий акумулятор

Інтелектуальне автоматичне вимірювання

Автоматичне охолодження після тестування 500A/600A

Bluetooth зв'язок

Інтерфейс зв'язку RS232

Експорт даних з флешки USB

Внутрішнє зберігання тестових записів

Підтримка китайської та англійської мов

Регульовані параметри зв'язку

Інтелектуальне управління даними

Висока стабільність вимірювання

Компактний портативний дизайн

Підходить для польових і лабораторних випробувань

Кілька функцій захисту для безпечної роботи

Керівництво по продукту

Як працює високострумовий тестер контактного опору з кольоровим сенсорним екраном

Цей тестер вводить стабільний високий постійний струм в тестовий об’єкт через спеціальні струмові дроти, одночасно вимірюючи падіння напруги на контакті за допомогою окремих чутливих провідників. Використовуючи чотириполюсний принцип вимірювання Кельвіна, прилад усуває опір проводу та обчислює високоточні значення контактного опору.

Після стабілізації вибраного струму тестер автоматично виконує вимірювання та припиняє виведення після завершення. При роботі на 500 A або 600 A прилад автоматично активує цикл охолодження перед наступним вимірюванням для підтримки надійності системи.

Сценарії застосування

Енергетика

Технічне обслуговування автоматичних вимикачів, роз’єднувачів, ГІС обладнання та підстанцій.

Виробники трансформаторів

Заводські приймальні випробування та перевірка електричного підключення.

Електричні підрядники

Налагодження та обслуговування установок середньої та високої напруги.

Промислові об'єкти

Перевірка сильнострумових електричних з'єднань і шинних систем.

Випробувальні лабораторії

Точні вимірювання низького опору та сертифікація обладнання.

Додатки

1、Випробування контактного опору вимикача

2、Вимірювання опору контуру

3、Тестування розподільних пристроїв GIS

4、Тестування вимикача відключення

5、Випробування опору з’єднання шин

6、Вимірювання заземлення

7、Перевірка електричних з’єднань під сильним струмом

8、Заводські приймальні випробування (FAT)

9、Профілактичне обслуговування

10、Введення в експлуатацію системи живлення

Переваги Weshine

Weshine Electric спеціалізується на високовольтному електричному випробувальному обладнанні та інтелектуальних діагностичних приладах. Тестер контактного опору високого струму з кольоровим сенсорним екраном поєднує потужний вихідний струм, точну технологію вимірювання Кельвіна, інтелектуальну роботу з сенсорним екраном, розширені інтерфейси зв’язку та комплексні можливості керування даними. Рішення Weshine, розроблені для комунальних підприємств, виробників і спеціалістів з технічного обслуговування, забезпечують надійне тестування контактного опору, що підвищує надійність обладнання, мінімізує час простою та підтримує довгострокове управління активами.
