Вимірювач ізоляції

Weshine® винайшла вимірювач ізоляції із сертифікатом CE, високою якістю та точністю, винайдено та виготовлено відповідно до національних стандартів, доступне повне рішення для електричного тестування. Зв’яжіться з нами, щоб отримати докладнішу інформацію про лічильник ізоляції від Weshine!

Надіслати запит Завантажити PDF

Опис продукту

Weshine VS-3121A працює від акумулятораВимірювач ізоляціїз цифровим і аналоговим дуговим дисплеєм, призначений для тестування опору ізоляції високої напруги при обслуговуванні кабелів, обертових установок, трансформаторів, розподільних пристроїв і промислових застосувань.

Випробування ізоляції постійного струму проводяться при напрузі 250 В, 500 В, 1000 В, 2500 В, 5000 В. Діапазон вимірювання опору ізоляції становить від 100 кО© до 1000 ГО©. Забезпечується автоматичний розряд для тестованих ємнісних ланцюгів і відображається спадна напруга.

Захисний термінал можна використовувати для мінімізації впливу поверхневого витоку та, отже, помилкових вимірювань під час проведення випробувань опору ізоляції.

Для ємнісних тестових об’єктів прилад автоматично розряджатиметься через внутрішній резистор і вказуватиме напругу на клемах у діапазоні від 30 В до 600 В з більш високою напругою, позначеною âHiâ. Ця функція дасть індикацію спадної напруги після тестування реактивного навантаження. Коли індикатор напруги зникає, користувач може безпечно від'єднати тестові дроти.

VS-3121AВимірювач ізоляціїживиться від восьми елементів 1,5 В IEC LR6 (AA). Конструктивні функції безпеки включають індикатор попередження про високу напругу, зовнішній дисплей напруги після ІЧ-випробування, автоматичне розрядження реактивних навантажень і тестових проводів

ЗАСТОСУВАННЯ

Електроізоляційні матеріали з часом псуються, що призводить до поломок і дорогих рахунків за ремонт. Тестери опору ізоляції подають регульовану постійну напругу на ізоляцію та вимірюють струм, що проходить через неї, застосовуючи закон Ома для обчислення опору ізоляції. Струм тече, тому що жоден ізоляційний матеріал не є ідеальним.

ІЧ-тестер використовує:

■ Монтаж обладнання

■ Технічне обслуговування

■ Рішення проблем

Випробування ізоляції високою напругою постійного струму впливає на поляризацію ізоляції таким чином, що послідовне тестування без повного розряду випробовуваного пристрою дасть різні результати.

Необхідно стежити за тим, щоб завжди використовувати той самий процес і техніку підключення та тестування ізолятора, щоб мати можливість відстежувати результати. Важливо реєструвати температуру ізоляції, а також значення ІЧ

ОСОБЛИВОСТІ ТА ПЕРЕВАГИ

■ Компактний, міцний тестер опору ізоляції

■ Простота експлуатації та вибір діапазону напруги

■ Вольтметр змінного і постійного струму (30 В - 600 В)

■ Встановлюваний користувачем ІЧ-тестовий таймер (за замовчуванням 1 хв), (макс. 19 хв 50 с)

■ М'який футляр для транспортування інструменту та проводів

■ Швидкий старт і повний посібник користувача

■ Блокування високовольтних ізольованих вилок для додаткової безпеки

■ Засувки на терміналах запобігають випадковому потраплянню бруду та інших предметів

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Діапазон ізоляції	0,1 MÎ© до 2 TÎ©
Номінальні випробувальні напруги	250 В, 500 В, 1000 В, 2500 В, 5000 В
Точність напруги на клемах
	випробувальна напруга
	â¥1000 В 0... 5% від номінального випробувальна напруга
Точність ізоляції	±5% ±3 цифри
Струм короткого замикання	5 мА ±0,5 мА
Точність вольтметра	±2% rdg±3dgt
Блок живлення	8 батарейок LR6/AA
Діапазон робочих температур і вологості
	- від 20°C до 45°C
Вологість	80% відносної вологості
Діапазон температур і вологості зберігання
	від -20 °C до 60 °C
Захист безпеки	Ізоляція Cat III 600 В
Примітка	Сервісна помилка із заявленими обмеженнями навколишнього середовища є подвійною внутрішньою помилкою
ЕМС	Відповідає стандарту IEC 61326-1:2013
Розміри	177 мм x 226 мм x 100 мм
вага	1,9 кг (з акумулятором)

ВС-3121

VS-3121Вимірювач ізоляціїбув розроблений для електричних і промислових випробувань, де робоча напруга перевищує 1000 В і потрібна більш висока напруга випробування ізоляції.

На відміну від VS-3121A, VS-3121 пропонує фіксований діапазон напруги 50 В, 100 В, 250 В, 500 В, 1000 В і 2500 В.

Обладнання з робочою напругою понад 1 кВ вимагаєВимірювач ізоляціїs при напрузі понад 1 кВ. В основі випробувань високою напругою наші блоки 5/10/15 кВ забезпечують найвищий рівень випробувань якості, а також безпеку, зручність і портативність.

Для повного тестування ізоляції всіх великих капітальних

ВС-3127

VS-3127Вимірювач ізоляціїпропонує можливість виконувати точні вимірювання опору ізоляції до випробувальної напруги до 15 кВ з максимальним опором 30 TÎ©. Точність вимірювання опору ± 5 % від 1 МО© до 3 ТО©!

Для комунальних і обслуговуючих компаній VS-3127 є універсальним тестером із його гнучкістю та можливістю перевірки на майбутнє. Weshine VS-3127 розроблено для роботи, де б ви не працювали.

Максимальна вихідна номінальна напруга досягає 7 передач (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Максимальний струм короткого замикання 7 мА

Тест на опір ізоляції (IR), тест на індекс поляризаціїï¼PI, тест на коефіцієнт діелектричного поглинання (DAR). Режим тестування змінного струму (RAMP), режим тестування фільтрованого опору (FR). * Перевірка ємності (Cap.).

Функція моніторингу напруги, автоматично відстежує живу напругу вимірюваного

ЧОМУ ВИПРОБУВАННЯ НА 15 КВ?

Від 5 кВ до 15 кВ потрійний випробувальний струм — це може запобігти негативному випробувальному струму за наявності високого шуму.

15 кВ вказано для активів від 35 000 В до 69 000 В на основі NETA ATS 2007.

Двигуни понад 34 500 В слід перевіряти на 15 кВ на основі NETA ATS 2007.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Діапазон ізоляції	0,1 MÎ© до 30 TÎ©
Номінальні випробувальні напруги	250 В, 500 В, 1 кВ, 2,5 кВ, 5 кВ, 10 кВ, 15 кВ
Точність напруги на клемах
	ï¼5%ï½10%ï¼±10В
Точність ізоляції	Від 1 MÎ© до 3 TÎ©, ±5% ±3 цифри
	ï¼3 TÎ©, ±20% ±3 цифри
Струм короткого замикання	â¥7 мА ±0,5 мА
Режим випробування рампи	±2% rdg±3dgt
Блок живлення	Підніміть напругу до попередньо встановленої напруги, випробовуючи 10% розмір попередньо встановленої напруги
Діапазон робочих температур і вологості
	- від 20°C до 50°C
Вологість	80% відносної вологості
Діапазон температур і вологості зберігання
	від -25 °C до 65 °C
Перевірка напруги	AC/DC: 0Vï½1000V, Точність: ±5% rdg±3V
Перевірка ємності	10nFï½25uF, Точність: ±10%rdg±10nF
Поточний тест	0,01nAï½7mA, Точність: ±5% rdg±0.5nA
Захист безпеки	Ізоляція Cat III 600 В
Примітка	Сервісна помилка із заявленими обмеженнями навколишнього середовища є подвійною внутрішньою помилкою
ЕМС	Відповідає стандарту IEC 61326-1:2013
Розміри	280 мм x 260 мм x 160 мм
вага	4,9 кг (з акумулятором)

Вибірки

Weshine має 8-річний досвід роботи з повним асортиментом електричного обладнання. В даний час Weshine винайшов різніВимірювач ізоляціїдля кожного кроку, як показано у формі:

ІНФОРМАЦІЯ ДЛЯ ЗАМОВЛЕННЯ ДЛЯВимірювач ізоляціїS
кішка Ні.	Максимальна тестова напруга	Максимальний тестовий діапазон	IR/PI/DAR	РАМПА	FR	Кепка
ВС-3121	2,5 кВ	100 GÎ©	√
ВС-3121А	5,0 кВ	20 TÎ©	√

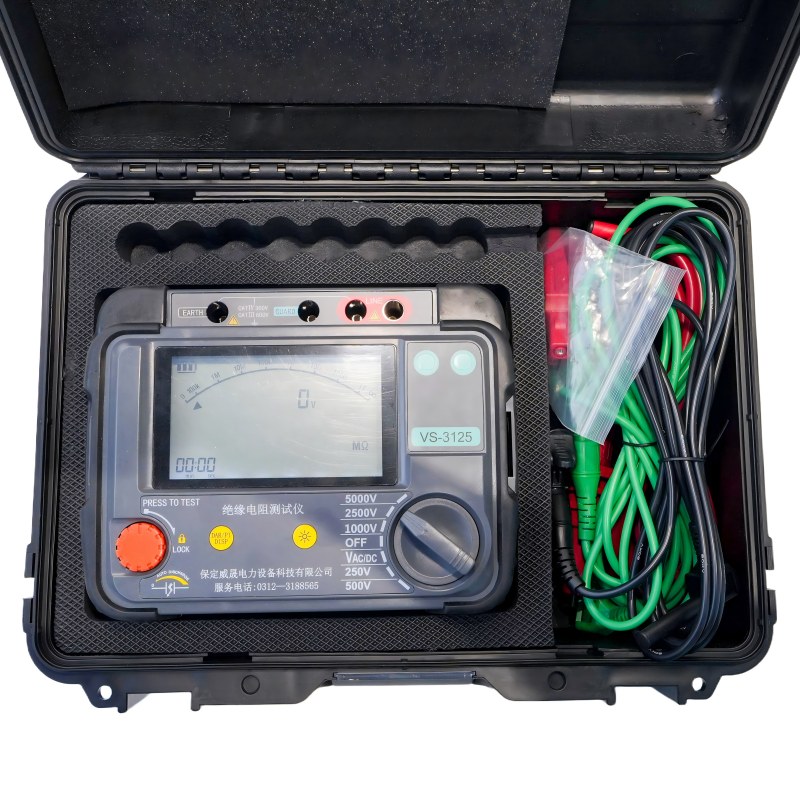

ВС-3125	5,0 кВ	10 TÎ©	√	√	√
ВС-3125А	5,0 кВ	10 TÎ©	√	√	√	√
ВС-3126	10,0 кВ	20 TÎ©	√	√	√
ВС-3126А	10,0 кВ	20 TÎ©	√	√	√	√
ВС-3127	15,0 кВ	30 TÎ©	√	√	√	√

На основі проблем із ланцюгом постачання: будь ласка, зв’яжіться з вашим уповноваженим дистриб’ютором Weshine, щоб дізнатися поточні ціни та терміни виконання.

Сертифікати якості

Ми завжди віримо, що весь успіх нашої компанії безпосередньо пов'язаний з якістю продукції, яку ми надаємо.Вимірювач ізоляціївідповідають найвищим вимогам якості, зазначеним у рекомендаціях ISO9001, ISO14000:14001, і нашій суворій системі контролю якості.
