Опис продукту

Придбайте якісне обладнання для тестування трифазного релейного захисту від Weishine, професійного виробника в Китаї, розроблене для перевірки захисних реле, блоків захисту мікропроцесорів, вторинних кіл, обладнання автоматизації та повних систем захисту електромережі. Реле повинні точно реагувати на збої в лінії, аномальну напругу, перевантаження по струму, дії повторного вмикання, тригери диференціального захисту та переміщення ланцюга керування, тому регулярне тестування є важливим для безпечної, скоординованої роботи системи живлення.

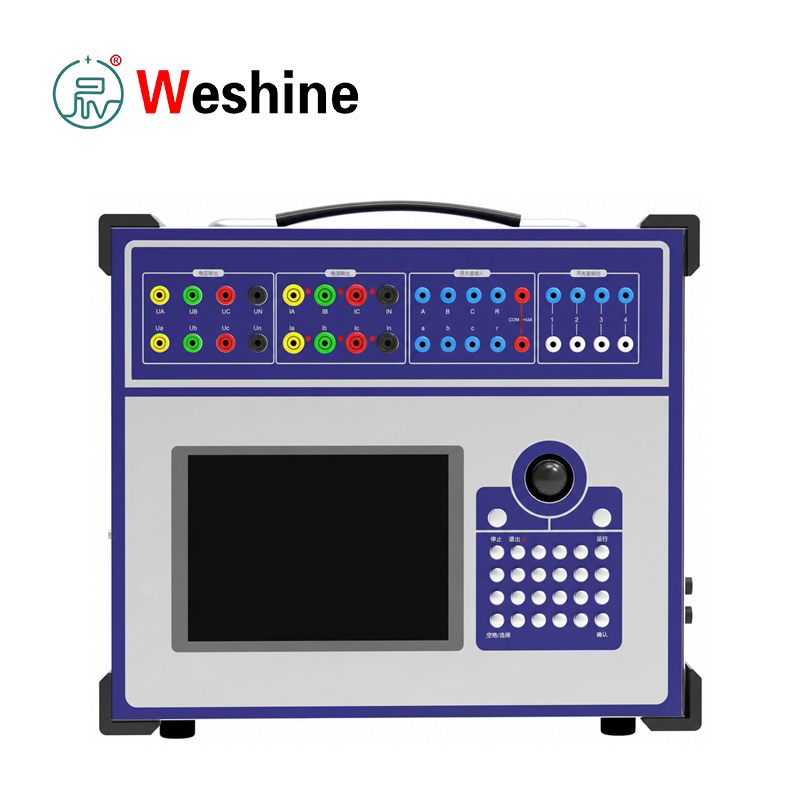

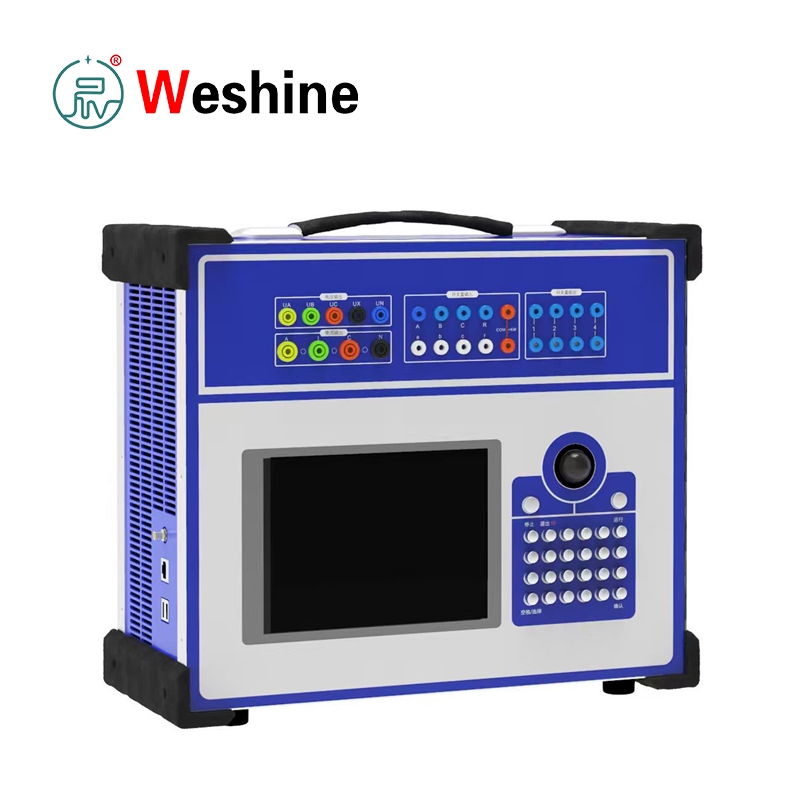

Що таке тестер трифазного релейного захисту?

Тестер трифазного релейного захисту — це професійний випробувальний пристрій, призначений для перевірки продуктивності та робочих характеристик захисних реле, мікропроцесорних блоків захисту, вторинних ланцюгів, обладнання автоматизації та схем захисту енергосистеми.

Тестер генерує контрольовані сигнали вторинного струму, напруги, частоти, фазового кута, гармоніки, сигнали постійного струму та перемикання для імітації нормальних і ненормальних умов енергосистеми. Застосовуючи ці змодельовані сигнали до перевірених пристроїв захисту, інженери можуть перевірити налаштування реле, значення спрацьовування, час роботи, логіку відключення та реакцію контакту.

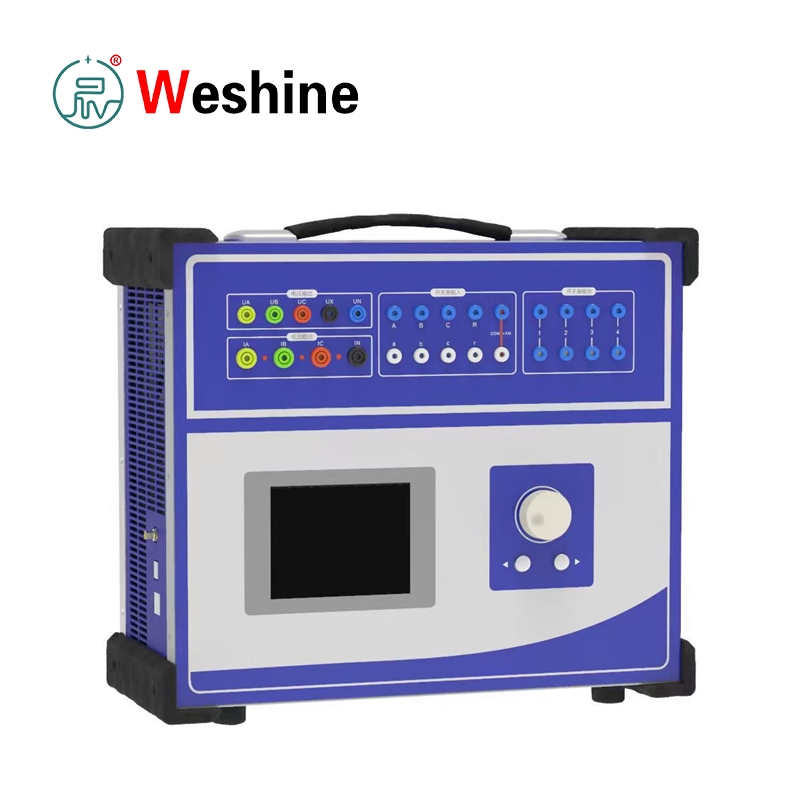

Three Phase Relay Protection Tester

Багатоканальний вихід струму та напруги

Тестер трифазного релейного захисту оснащений 4 каналами напруги та 3 каналами струму для комплексного тестування релейного захисту. Канали напруги підтримують тестування фазної напруги, лінійної напруги, напруги нульової послідовності, дисбалансу напруги, втрати напруги, зсуву частоти та синхронізму.

Три канали струму можуть працювати незалежно для тестування струму окремої фази або з’єднуватися паралельно, щоб забезпечити короткочасний вихід струму до 120 А. Він підтримує тестування реле перевантаження по струму, реле замикання на землю, захисту з оберненим часом, диференціального захисту, дистанційного захисту, логіки повторного вмикання, захисту від зниженої напруги та реле частоти.

Промислове комп'ютерне управління та експлуатація в полі

Побудований на промисловій комп’ютерній платформі, тестер об’єднує вбудований дисплей і локальну панель керування для автономного польового тестування без зовнішнього комп’ютера. Параметри випробувань і результати можна переглядати безпосередньо на екрані, що робить його придатним для введення в експлуатацію та обслуговування на місці.

Обладнання також можна підключити до ПК із сумісним програмним забезпеченням для підтримки розширених функцій тестування, керування даними та автоматичного створення звіту про тестування.

Гнучкий вихід струму, напруги та постійного струму

Тестер надає широкий спектр вихідних можливостей, включаючи:

Вихід змінного струму:0~40A на канал, до 120A короткочасний вихід з трьома паралельними каналами

Вихідна напруга змінного струму:0~120В фазної напруги та 0~240В мережевої напруги

Вихід постійного струму:Постійний струм, постійна напруга та регульоване допоміжне джерело живлення постійного струму

Ці функції підтримують тестування реле постійного струму та дозволяють увімкнути захисні пристрої та вторинні ланцюги під час введення в експлуатацію.

Вимірювання частоти, гармонік і часу

Тестер інтегрує змінну частоту та вихід гармонійного сигналу для імітації різних умов роботи енергосистеми, включаючи зміну частоти та середовище гармоній багатьох порядків. Це дає змогу технікам оцінювати продуктивність реле за різних умов вторинного сигналу, а не лише за стандартної частоти живлення.

Вбудовані модулі входу та виходу перемикача підтримують виявлення контакту відключення, моніторинг контакту реле, моделювання автоматичного вимикача, перевірку сигналу запуску та вимірювання часу дії. Діапазон часу досягає від 0,1 мс до 9999 с, що дозволяє точно вимірювати час спрацьовування реле, затримку спрацьовування, інтервали повторного вмикання та реакцію логіки захисту.

Діапазон застосування та захист безпеки

Тестер трифазного релейного захисту підходить для перевірки електромагнітних реле, статичних реле, цифрових пристроїв захисту, мікропроцесорних реле, пристроїв повторного вмикання, а також систем захисту трансформаторів, ліній, двигунів і генераторів.

Він широко використовується на підстанціях, електростанціях, заводських розподільних приміщеннях, залізничних мережах електропостачання та професійних релейних лабораторіях.

Інтегровано кілька функцій захисту, включаючи захист від перевантаження на виході, самодіагностику несправностей, блокування виходу та плавний пуск живлення. Ці функції допомагають захистити як тестер, так і підключене обладнання під час роботи в полі. Обладнанням повинні керувати навчені технічні спеціалісти, знайомі з безпекою вторинного ланцюга, стандартними процедурами електропроводки та робочими процесами тестування реле.

Обладнання відповідаєGB/T 7261-2008іDL/T 624-2010. Під час використання оператори повинні дотримуватися місцевих правил тестування реле, правил введення в експлуатацію електростанції та стандартів безпеки на місці.

Технічні характеристики системи		Вихід змінного струму		Вихід постійного струму
Пункт	Специфікація	Пункт	Специфікація	Пункт	Специфікація
Модель продукту	VS-JB900	Точність виведення	Клас 0.2	Точність виведення	Клас 0,5
Тип продукту	Тестер трифазного релейного захисту	Вихід фазного струму, RMS	від 0 до 40 А	Вихід фазного струму	від 0 до ±10 А на фазу
Платформа управління	Тип промислового комп'ютера	Вихід трифазного паралельного струму, RMS	від 0 до 120 А	Трифазний паралельний вихід	від 0 до ±30 А
Конфігурація виходу	4-фазна напруга, 3-фазна сила струму	Довгостроково допустимий фазний струм, RMS	10 А	Максимальна вихідна напруга навантаження	20 В
Застосовні тести	Тестування пристроїв релейного захисту, вторинного кола, автоматики	Максимальна вихідна потужність фазного струму	420 ВА
Режим роботи	Автономна робота; підключення до комп'ютера підтримується відповідно до конфігурації	Максимальна вихідна потужність при трифазному паралельному струмі	900 ВА
Еталонні стандарти	GB/T 7261-2008, DL/T 624-2010	Допустимий час роботи при максимальному трифазному паралельному струмі	10 с
		Діапазон основних частот	від 20 до 1000 Гц
		Гармонійний порядок	з 1-го по 20-й

Вихідна напруга змінного струму		Вихідна напруга постійного струму		Кількість і час перемикання
Пункт	Специфікація	Пункт	Специфікація	Пункт	Специфікація
Точність виведення	Клас 0.2	Точність виведення	Клас 0,5	Перемикання входу	10 каналів
Вихід фазної напруги, RMS	від 0 до 120 В	Амплітуда вихідної фазної напруги	від 0 до ±160 В	Сухий контактний вхід	від 1 до 20 мА, 24 В
Вихідна напруга мережі, RMS	від 0 до 240 В	Амплітуда вихідної напруги мережі	від 0 до ±320 В	Потенційний контактний вхід, логічний 0	від 0 до +6 В
Вихідна потужність фазної / лінійної напруги	80 ВА / 100 ВА	Вихідна потужність фазної / лінійної напруги	70 ВА / 140 ВА	Потенційний контактний вхід, логічна 1	від +11 В до +250 В
Діапазон основних частот	від 20 до 1000 Гц			Комутаційний вихід	8 пар
Гармонійний порядок	з 1-го по 20-й			Ємність контактів постійного струму	220 В / 0,2 А
				Ємність контактів змінного струму	220 В / 0,5 А
				Діапазон вимірювання часу	від 0,1 мс до 9999 с
				Точність вимірювання часу	0,1 мс

Екологічні умови		Фізичні характеристики
Пункт	Специфікація	Пункт	Специфікація
Робоча температура	від -10°C до +50°C	Розміри основного блоку	400 × 300 × 180 мм
Температура зберігання	від -25°C до +70°C	Маса основної одиниці	Приблизно 18 кг
Відносна вологість	від 5% до 95%, без конденсації

Інструкція з експлуатації продукту

Тестер трифазного релейного захисту генерує регульовані сигнали вторинного струму, напруги, частоти, фазового кута, гармоніки, сигнали постійного струму та перемикання для імітації нормальних і несправних умов мережі, а потім подає сигнали на перевірений пристрій захисту. Він контролює дії контактів, вихідні сигнали відключення, зворотні сигнали та логіку зворотного зв’язку, автоматично записуючи час дії та значення робочих налаштувань.

Перед тестуванням перевірте модель реле, номінальний вторинний струм, номінальну вторинну напругу, потребу в потужності постійного струму, тип розмикаючого контакту та попередньо встановлені параметри захисту. Перевірте схеми підключення захисних пристроїв, ізолюйте тестові ланцюги відповідно до правил безпеки, а потім належним чином підключіть струмові виходи, виходи напруги, порти вводу/виводу комутатора та клеми допоміжного живлення постійного струму.

Етапи перевірки реле надструму:Встановіть вихідний струм, фазовий кут, частоту та тривалість тесту. Поступово збільшуйте струм відповідно до стандартних процедур випробування, записуйте значення спрацьовування, значення падіння та час роботи. Для тестування трифазного струму підключіть паралельно три канали струму, щоб досягти максимального короткочасного виходу 120 А.

Етапи перевірки реле напруги:Підключіть канали напруги та за потреби налаштуйте фазну або лінійну напругу. Пристрій імітує знижену напругу, перенапругу, напругу нульової послідовності, дисбаланс напруги та зсув фази; Функція зміни частоти служить для зниження частоти навантаження та калібрування реле частоти.

Випробування дистанційного, спрямованого, диференціального та повторного вмикання захисту: відрегулюйте напругу, струм, фазовий кут і контакти перемикача відповідно до схем захисту. Обладнання відстежує переміщення контактів реле та вимірює час спрацьовування; вихідні порти комутатора імітують допоміжні контакти вимикача або зовнішні логічні сигнали, коли це необхідно.

Тестування реле постійного струму та допоміжних ланцюгів:Використовуйте вихідну напругу/струм постійного струму в номінальних діапазонах. Якщо локальне живлення постійного струму недоступне або потрібне ізольоване тестове живлення, увімкніть вбудоване регульоване допоміжне джерело живлення постійного струму.

Після завершення всіх тестів порівняйте виміряні значення дії та дані про час із попередньо встановленими параметрами захисту. Архівуйте записи про випробування згідно з правилами внутрішнього обслуговування та введення в експлуатацію.

Основні характеристики

1．Стандартна 4-фазна напруга та 3-фазний незалежний вихідний струм

2．Одноканальний вихід змінного струму до 40A

3．Три паралельних канали струму підтримують короткочасний максимальний вихід 120A

4. Діапазон вихідної напруги фази змінного струму: 0~120 В

5. Діапазон вихідної напруги мережі змінного струму: 0~240 В

6．Вбудований вихід постійного струму для всіх сценаріїв тестування релейного захисту

7．Вбудований вихід напруги постійного струму для моделювання стану вторинного кола

8. Незалежний регульований вихід допоміжного джерела живлення постійного струму

9.Діапазон часу дії реле: 0,1 мс ~ 9999 с

10. Перемикання вхідних каналів для моніторингу стану контактів реле в реальному часі

11. Перемикання вихідних каналів для імітації автоматичних вимикачів і зовнішніх контактних сигналів

12．Вихід гармонійного сигналу для тестування характеристик гармонійного відгуку пристроїв захисту

13. Вихід сигналу змінної частоти для перевірки реле частоти

14．Екран бортового дисплея для чіткого відображення всіх параметрів і результатів тестування

15．Промислове комп’ютерне керування забезпечує повністю автономну роботу

16．Зарезервований USB-порт для читання даних і підключення програмного забезпечення

17．Автоматичне блокування виходу при ненормальному робочому стані для запобігання пошкодженню обладнання

18．Інтегровані функції самоперевірки несправностей і багаторівневого апаратного захисту

19．Сумісність із калібруванням захисту мікропроцесора, статичних реле та електромагнітних реле

20．Універсальний інструмент для введення в експлуатацію, щоденного обслуговування та лабораторних випробувань

Сценарії застосування

1. Групи з експлуатації та технічного обслуговування електромережі

Проводити пусконалагоджувальні роботи для нових підстанцій, періодичне калібрування захисту, перевірку вторинного кола, перевірку ланцюга відключення та повне обслуговування схеми захисту.

2. Виробники трансформаторів

Провести заводську перевірку шаф захисту, перевірку диференціального реле, перевірку інтерфейсу температурного захисту та заводські приймальні випробування для панелей захисту.

3. Електростанції

Повне калібрування захисту генератора, захисту головного трансформатора, захисту двигуна, системи допоміжного живлення та захисту розподільних пристроїв під час введення в експлуатацію блоку та технічного обслуговування при відключенні.

4. Залізнична промисловість

Тягові підстанції та розподільні мережі залізниць обладнуються пристроями релейного захисту. Обладнання виконує регулярне технічне обслуговування реле, перевірку захисту фідерів і перевірку логічного спрацьовування автоматичного вимикача.

5. Великі промислові підприємства

Металургійні, гірничодобувні, нафтохімічні та виробничі підприємства використовують його для регулярного технічного обслуговування реле середньої напруги, тестування захисту двигуна та перевірки ланцюга захисту заводської підстанції.

6. Університети та заклади професійної підготовки

Застосовуйте машину для навчання теоріям релейного захисту, тестовим операціям вторинного впорскування, моделюванню умов несправності та практичному навчанню з координації захисту.

7. Сторонні випробувальні лабораторії

Повне калібрування реле, перевірка роботи захисного обладнання, вхідна приймальна перевірка та надання послуг зовнішнього введення в експлуатацію.

8. Бригади з обслуговування кабелю

Після заміни або ремонту кабелю перевірте захист фідера, захист від замикання на землю, логіку повторного вмикання та відповідні вторинні схеми керування.

Доступні тестові елементи

1．Загальна перевірка продуктивності мікропроцесорних пристроїв захисту

2．Калібрування та перевірка електромагнітних реле

3．Перевірка ефективності статичних реле

4．Перевірка значення спрацьовування та обмеження часу для реле надструму

5．Повна перевірка реле замикання на землю

6．Калібрування реле захисту від зниженої та перенапруги

7．Перевірка продуктивності реле частоти

8. Тест функціонального моделювання спрямованого захисту

9．Повне калібрування диференціального захисту

10. Симуляція умов роботи для захисту на відстані

11. Перевірка функціональності пристроїв автоматичного повторного вмикання

12. Перевірка ланцюга спрацьовування автоматичного вимикача

13．Повне введення в експлуатацію вторинного контуру на місці

14. Заводські приймальні випробування захисних панелей

15. Точне вимірювання часу дії реле

Випадок практичного застосування

Галузь: Реконструкція та введення в експлуатацію підстанцій середньої напруги

Завдання проекту: будівельна бригада взялася за проект реконструкції підстанції. Його внутрішні панелі захисту містили функції перевантаження по струму, замикання на землю, зниження напруги, повторного вмикання та логічні функції відключення вимикача. Проект вимагав однієї машини, яка могла б видавати трифазний струм, чотирифазну напругу та підтримувати симуляцію контактів і високоточну синхронізацію. Саме тут трифазний тестер релейного захисту забезпечує можливість комплексного тестування.

Повний тестовий процес: Техніки підключили пристрій до вхідних клем реле струму, вхідних клем напруги, контактів відключення та зовнішніх логічних схем. Спочатку вони перевірили значення напруги змінного струму та падіння, а потім зафіксували час спрацьовування захисту під симульованим струмом замикання. Канали напруги моделюють стани зниження напруги та відновлення напруги; Вихід перемикача змінює стан допоміжного контакту вимикача, тоді як вхід перемикача синхронно фіксує сигнали відключення та повернення.

Результат проекту: усі значення налаштувань реле відповідали схемі введення в експлуатацію. Час поїздки та дані про дії були занесені до документів з експлуатації та технічного обслуговування. Усі відхилення в проводці та налаштуваннях були виправлені до офіційного введення панелей захисту в експлуатацію.

Переваги застосування: стандартизовані вторинні сигнали моделювання генеруються однією машиною з відстежуваними даними синхронізації для зберігання. Не потрібні окремі джерела струму, джерела напруги, таймери чи симулятори контактів, що значно скорочує кількість інструментів на місці. Зменшення загальних витрат на закупівлю для інженерних компаній.

FAQ

1、Для чого використовується тестер трифазного релейного захисту?

Він використовується для вторинного тестування захисних реле, мікропроцесорних пристроїв захисту, ланцюгів відключення, пристроїв повторного вмикання та захисних панелей.

2、Скільки вихідних сигналів напруги та струму забезпечує VS-JB900?

Він забезпечує стандартну 4-фазну напругу та 3-фазний вихід струму.

3、Який максимальний вихідний струм змінного струму?

Кожна фаза може видавати від 0 до 40 A RMS. Коли три канали струму з’єднані паралельно, вихідний сигнал може досягати від 0 до 120 A RMS для короткочасного тестування.

4、Який діапазон вихідної напруги змінного струму?

Діапазон вихідної напруги фази становить від 0 до 120 В RMS, а діапазон вихідної напруги мережі становить від 0 до 240 V RMS.

5、Чи може тестер вимірювати час дії реле?

так Діапазон вимірювання часу становить від 0,1 мс до 9999 с з точністю 0,1 мс.

6、Чи підтримує тестер трифазного релейного захисту вихід постійного струму?

так Він підтримує вихід постійного струму, вихід постійної напруги та незалежний допоміжний вихід постійного струму для тестування реле та вторинної схеми.

7、Які типи реле можна перевірити?

Тестер можна використовувати для пристроїв захисту від перевантаження по струму, замикання на землю, напруги, частоти, диференціалу, відстані, спрямованості, повторного вмикання та інших пристроїв захисту.

8、Які стандарти застосовуються?

Довідкові стандарти для цього типу тестера релейного захисту включають GB/T 7261-2008 і DL/T 624-2010. Користувачі також повинні дотримуватися місцевих процедур тестування релейного захисту.
