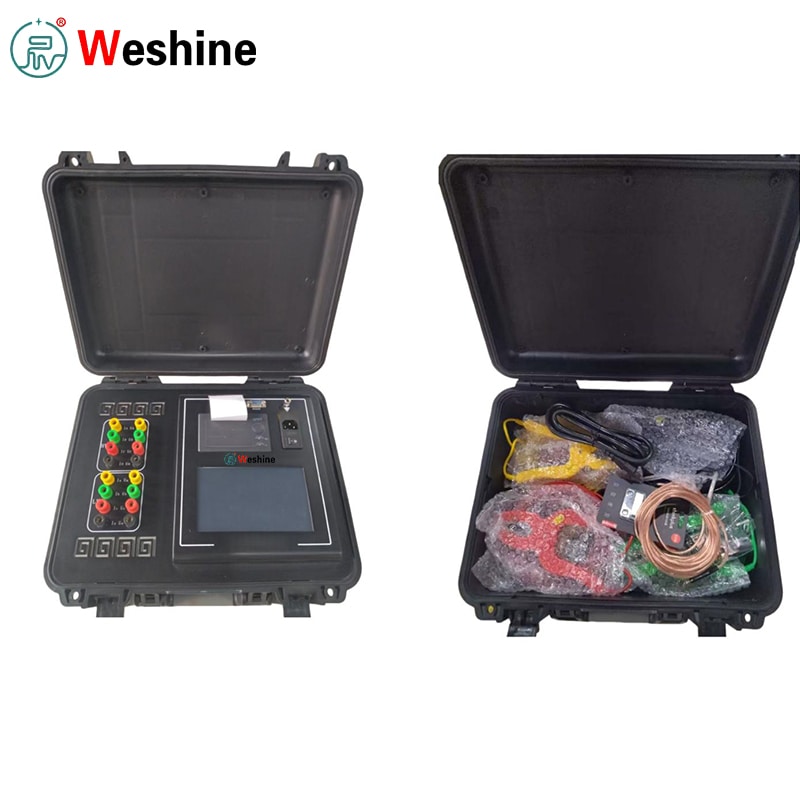

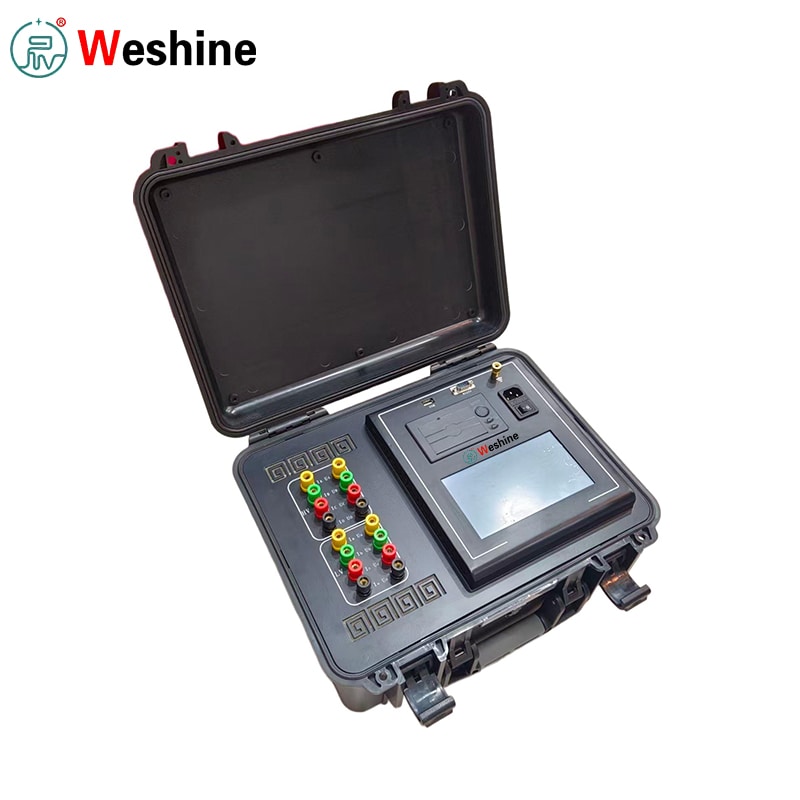

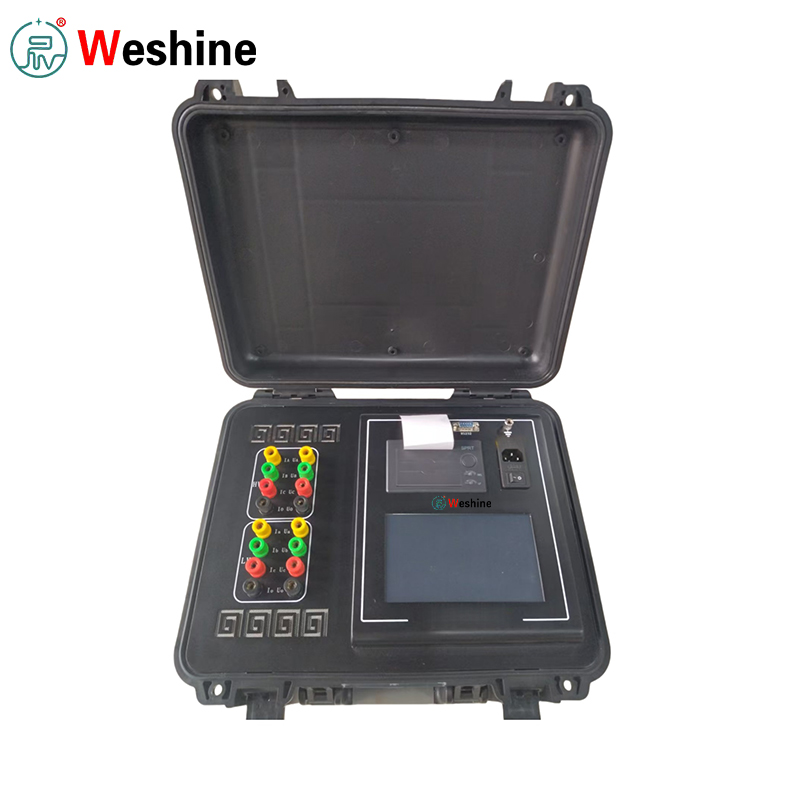

Тестер опору постійному струму та коефіцієнта трансформації трансформатора 2 в 1

Weshine, професійний виробник із Китаю, надає високоякісний тестер опору постійному струму та коефіцієнта витків трансформатора 2 в 1, який виконує дві основні процедури перевірки силових трансформаторів: випробування опору обмотки постійному струму та випробування коефіцієнта витків.

● Перевірки опору постійному струму:погані точки контакту, внутрішні дефекти обмотки, несправності пристрою РПН, ослаблені з’єднання та незбалансований міжфазний опір.

● Перевірка коефіцієнта обертання:перевіряє, чи відповідають фактичний коефіцієнт трансформації, положення відводу та векторна група паспортній табличці та специфікаціям конструкції.

Він об’єднує обидві критичні функції тестування в одному приладі. Польовим бригадам більше не потрібно транспортувати два окремих випробувачі. Після підключення високовольтних і низьковольтних випробувальних проводів можна виконати кілька тестових елементів без повторних змін проводки.

Вимірювання опору постійному струму

Для вимірювання опору постійному струму пристрій дозволяє трифазне одночасне тестування разом із автоматичним намагнічуванням.

● Для зіркоподібної обмотки з нейтральною точкою опори фаз A0, B0 і C0 можна фіксувати одночасно, щоб скоротити загальні цикли випробувань.

● Під час випробування трифазних трансформаторів із п’ятьма ланками з внутрішнім з’єднанням «трикутник» вбудований автоматичний режим збудження додатково підвищує ефективність випробувань на сторонах низької напруги.

Результати тестування та захист

Результати випробувань обмоток високої, середньої та низької напруги можна відобразити та роздрукувати безпосередньо на місці.

● Автоматично обчислює дисбаланс трифазного опору.

● Виводить показники опору, перетворені на номінальну температуру.

● Надає повні, готові до аудиту записи про випробування трансформаторів.

● Комплексний захист від зворотньої електромагнітної напруги захищає операторів під час розряду опору постійного струму та використання випробувального щупа.

Вимірювання коефіцієнта обертів

Що стосується вимірювання коефіцієнта витків, тестер опору постійного струму трансформатора та коефіцієнта витків 2 в 1 підтримує як однофазну, так і автоматичну трифазну перевірку обмоток.

● Оператори обирають відповідну групу підключення трансформатора.

● Вимірює значення співвідношення, похибку співвідношення та параметри групи з’єднань на фазах AB, BC і CA.

● Вимірювання коефіцієнта витків на одній фазі може завершитися приблизно за 15 секунд, як зазначено в офіційному посібнику.

Операції та управління даними

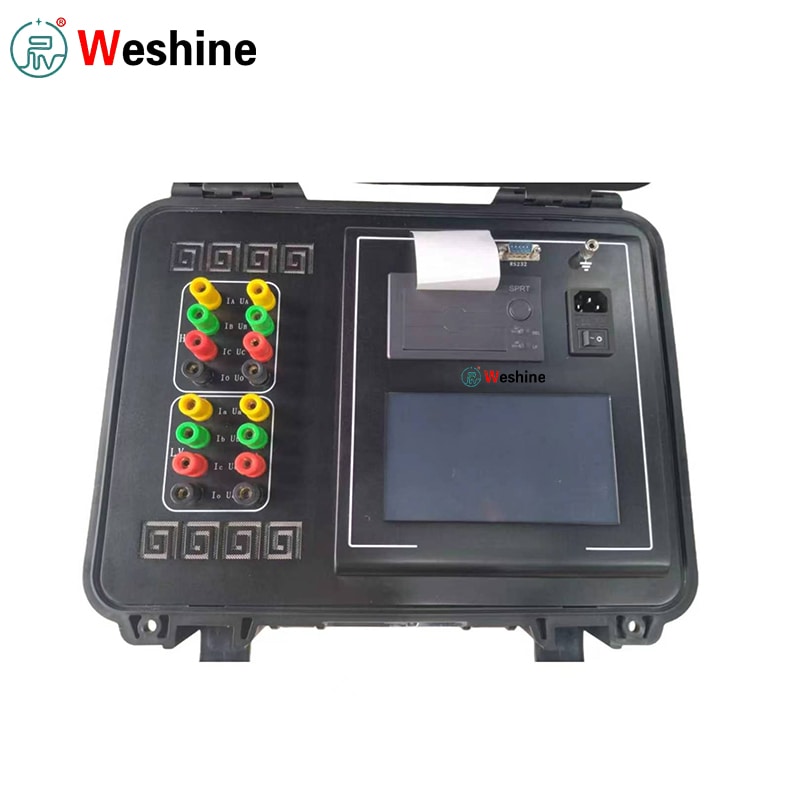

Взаємодія з користувачем здійснюється на 7-дюймовому кольоровому сенсорному РК-дисплеї з двомовними китайсько-англійськими підказками на екрані.

● Звіти про тестування можна миттєво створити за допомогою вбудованого мікропринтера.

● Усі набори даних можна зберегти на флеш-накопичувачі USB і впорядкувати за датою тестування та серійним номером трансформатора.

● Параметри апаратного зв'язку охоплюють ізольовані інтерфейси RS232, Bluetooth і внутрішньої шини RS485.

Технічні параметри

Керівництво по продукту

Перед використанням приладу для вимірювання опору постійного струму та коефіцієнта трансформації трансформатора 2 в 1 переконайтеся, що цільовий трансформатор повністю знеструмлений, безпечно розряджений і правильно заземлений. Завжди підключайте клему захисного заземлення приладу перед тим, як прикріплювати тестові затискачі.

Для перевірки опору постійному струму приєднайте високовольтні та низьковольтні затискачі потенціалу струму до відповідних вводів трансформатора. Для двообмоткових трансформаторів під’єднайте клеми A, B, C, O та a, b, c, o відповідно до схем підключення. Для однофазних трансформаторів підключіть відповідні клеми високої та низької сторони відповідно до схеми. Увімкніть тестер від джерела змінного струму 220 В. Переміщайтеся в меню сенсорного екрана, щоб ввести ідентифікатор трансформатора, матеріал обмотки, режим тестування, діапазон струму, параметри обмотки та налаштування перетворення температури, а потім запустіть вимірювання опору постійному струму або коефіцієнта витків.

Виконуючи перевірку коефіцієнта обертання, виберіть точну інформацію про групу з’єднань і пристрій РПН, щоб забезпечити правильний вихідний коефіцієнт, помилку та векторну групу. Якщо виявлено неправильну полярність підключення, стан короткого замикання або несправність проводки, негайно припиніть тестування та перевірте всі тестові дроти, перш ніж продовжити роботу. Після завершення тесту перегляньте показання на екрані. За потреби друкуйте друковані звіти, зберігайте записи всередині або експортуйте набори даних на USB-накопичувач для подальшого складання звіту.

особливості

1、Підтримує тестування опору постійного струму трансформатора та коефіцієнта витків в одному приладі.

2、Одночасно вимірює опір трифазного постійного струму.

3、Вимірює коефіцієнт трансформації, похибку коефіцієнта та векторну групу.

4、Забезпечує автоматичне намагнічування для тестування опору постійному струму.

5、Забезпечує автоматичний метод збудження трифазних трансформаторів із п’ятьма ланками, з’єднаних у трикутник.

6、Автоматично обчислює дисбаланс трифазного опору.

7、Відображає та друкує дані тестування обмоток високої, середньої та низької напруги.

8、Обчислює значення опору, перетворені на номінальну температуру.

9、Підтримує вимірювання однофазного та трифазного коефіцієнта трансформації.

10、Виявляє зворотне підключення високої та низької напруги під час тестування співвідношення.

11、Виявляє умови короткого замикання трансформатора та міжвиткового короткого замикання під час тестування співвідношення.

12、Включає повний захист від зворотних електромагнітних полів.

13、Забезпечує роботу 7-дюймового кольорового сенсорного екрана.

14、Включає вбудований мікропринтер для звітів про польові випробування.

15、Підтримує USB-накопичувач для зовнішнього резервного копіювання даних.

16、Забезпечує ізольований зв’язок RS232 і Bluetooth.

17、Включає підказки меню китайською та англійською мовами.

Сценарії застосування

Тестер опору постійному струму та коефіцієнта трансформації трансформатора 2 в 1 служить виробникам трансформаторів для перевірки опору постійному струму обмотки, дисбалансу фаз, похибки коефіцієнта трансформації та векторної групи перед відвантаженням. Одна одиниця відповідає двом обов’язковим вимогам до заводських випробувань і спрощує підготовку обладнання та робочу документацію для виробничих груп.

Для операторів енергокомпаній та підстанцій цей діагностичний тестер застосовується для встановлення нових блоків, прийому-передачі, планового технічного обслуговування та усунення несправностей. Дані про опір обмотки виявляють потенційний знос контактів пристрою РПН і ненормальне відхилення опору фази; Результати коефіцієнта обертів перевіряють правильність положення крана та групи з’єднань.

У майстернях з ремонту трансформаторів техніки покладаються на цей тестер для оцінки стану обмотки після перемотування, сушіння або капітального ремонту пристрою РПН. Можна порівняти набори даних про опір і коефіцієнт трансформації перед ремонтом і після ремонту, щоб переконатися, що трансформатори повертаються до прийнятного робочого стану.

Для бригад, які займаються введенням в експлуатацію на місцях, конструкція «все в одному» скорочує кількість випробувального обладнання, що транспортується на об’єкти. Вбудований друк, USB-архівація та сортування даних на основі ідентифікатора трансформатора створюють добре структуровані записи для документів про прийняття проекту та кінцевих клієнтів.

Додатки

Тестер опору постійного струму та коефіцієнта обертання трансформатора 2-в-1 TTR широко застосовують виробники трансформаторів, оператори енергетичних установ, бригади з обслуговування підстанцій, підрядники з пусконалагоджувальних робіт, майстерні з ремонту трансформаторів, відділи промислової енергетики та постачальники послуг з тестування високої напруги.

Типові предмети тестування включають силові трансформатори, розподільні трансформатори, однофазні та трифазні трансформатори, дво- та триобмоткові трансформатори, обмотки, з’єднані зіркою, обмотки, з’єднані трикутником, трансформатори перемикання під навантаженням, взаємні індуктори інструментів, генератори, електродвигуни та інше обладнання з низьким опором.

Поширені галузеві пошукові псевдоніми для пошуку за кордоном SEO та B2B: діагностичний тестер трансформатора, тестер опору обмотки постійного струму, тестер коефіцієнта витків трансформатора, тестер TTR трансформатора, тестер коефіцієнта трансформації та опору обмотки, тестер векторної групи трансформаторів, прилад для перевірки технічного обслуговування трансформатора.

Справа клієнта

Один підрядник з обслуговування трансформаторів потребував більш ефективного випробування розподільних трансформаторів під час вікон відключення електроенергії на підстанції. Раніше їхня польова бригада працювала з окремим тестером опору постійного струму та тестером коефіцієнта трансформації, що спричиняло часті повторні зміни електропроводки та неузгоджене ведення записів для кожного блоку трансформатора.

Завдяки розгортанню комплексного тестера Transformer DC Resistance and Turns Ratio 2 in 1 Tester можна виконати як тестування опору постійного струму обмоток, так і коефіцієнта витків і векторної групи за допомогою одного приладу. Після належного заземлення та монтажу кабелю технічні спеціалісти фіксують показники опору трифазної обмотки, оцінюють баланс фаз, а потім переходять до перевірки коефіцієнта витків і векторної групи без перепрокладки тестових кабелів.

Під час одного призначення технічного обслуговування вихід опору постійного струму позначив аномальне відхилення фази під певним положенням відводу. Потім команда використала інтегровану функцію TTR для перехресної перевірки налаштування РПН і групи з’єднань, виявивши першопричину в несправному контакті пристрою РПН. Друковані копії та цифрові записи, збережені на USB-пристрої, безпосередньо додавалися до офіційних звітів про технічне обслуговування.

Застосування цього комбінованого тестера скоротило робочі години на налаштування на місці, покращило узгодженість даних перехресних випробувань і згладило загальні робочі процеси перевірки трансформатора для технічних спеціалістів з обслуговування.

FAQ

Q1: Для чого використовується цей тестер?

A1: Виконує вимірювання опору постійного струму обмотки трансформатора разом із коефіцієнтом витків трансформатора та перевіркою векторної групи.

Q2: Чи може цей тестер одночасно перевірити трифазний опір?

A2: Так. Він підтримує одночасне тестування опору трифазного постійного струму, пропонуючи вибіркові діапазони струму 10 A, 5 A та 1 A.

Q3: Який максимальний випробувальний струм постійного опору?

A3: Для випробування опору постійному струму окремої фази максимальний випробувальний струм досягає 20 А.

Q4: Яка точність вимірювання опору постійному струму?

A4: Офіційний посібник визначає точність вимірювання класу 0,2 із роздільною здатністю зчитування 0,1 мкОм.

Q5: Який діапазон вимірювання коефіцієнта трансформації?

A5: Діапазон вимірювання коефіцієнта обертів охоплює від 1 до 10000.

Q6: Чи можна вимірювати векторну групу трансформаторів?

A6: Так. Він визначає групи підключення трансформаторів, підтримуючи загальні конфігурації, включаючи YY, YD, DD і DY, як зазначено в документації користувача.

Q7: Як швидко виконується перевірка співвідношення?

A7: Згідно з інструкцією до виробу, перевірку коефіцієнта трансформації однофазної системи можна завершити протягом приблизно 15 секунд.

Q8: Чи підтримується друк і експорт даних?

A8: Так. Цей тестер постачається з вбудованим мікропринтером і USB-накопичувачем для зовнішнього архівування результатів тестування.

Q9: Які комунікаційні інтерфейси включені?

A9: Апаратні інтерфейси містять ізольований RS232, Bluetooth і внутрішню шину RS485.

Q10: Які засоби захисту включені?

A10: Механізми захисту включають захист від зворотної електромагнітної напруги для перевірки опору постійному струму, виявлення зворотного з’єднання високої та низької напруги, а також попередження про коротке замикання та замикання між витками під час вимірювання співвідношення.

Переваги Weshine

Weshine Electric постачає професійні інструменти для перевірки трансформаторів і електричне діагностичне обладнання для комунальних підприємств, виробників трансформаторів, підстанцій, польових підрядників, ремонтних майстерень і промислових груп з технічного обслуговування.

Для цього тестера TTR Transformer Transformer Resistance & Turns Ratio 2‑in-1 TTR Weshine підтримує клієнтів у всьому світі консультаціями щодо вибору моделі, практичними вказівками щодо методів випробувань, підтвердженням технічних параметрів, документацією, готовою до проекту, і повним післяпродажним обслуговуванням.

Тестування трансформаторів вимагає безпомилкового підключення проводів, стабільного отримання даних із низьким опором, точної перевірки співвідношення та суворого контролю небезпеки після вимірювання опору постійному струму. Цей тестер об’єднує два незамінні робочі процеси перевірки трансформатора в одному апаратному блоці, оснащеному сенсорним екраном, автоматичним обчисленням, друком на місці, багаторежимним зберіганням даних і різноманітними можливостями зв’язку.
