Перевірка коефіцієнта витків трансформатора

Компанія Weshine® винайшла прилад для перевірки коефіцієнта трансформації трансформатора з сертифікатом CE, високою якістю та точністю, винайдено та виготовлено відповідно до національних стандартів, доступне повне рішення для електричного тестування. Зв’яжіться з нами для отримання додаткової інформації про тестер коефіцієнта трансформації трансформатора від Weshine!

Надіслати запит Завантажити PDF

Опис продукту

Weshine

Коефіцієнт трансформації трансформатора дорівнює кількості витків первинної обмотки, поділеній на кількість витків вторинної обмотки. Коефіцієнт трансформації забезпечує бажану продуктивність трансформатора та відповідну напругу, необхідну для вторинної обмотки.

Якщо вторинна напруга повинна бути нижчою за первинну напругу - понижуючий трансформатор - вторинна обмотка повинна мати менше витків, ніж первинна, і навпаки для підвищувального трансформатора; коли коефіцієнт трансформатора зменшує напругу, він збільшує силу струму і навпаки, тому співвідношення напруги та струму ідеального трансформатора безпосередньо пов’язане з коефіцієнтом трансформації.

На жаль, трансформатори не ідеальні, у реальному трансформаторі співвідношення напруги або струму може не відповідати фізичним співвідношенням трансформатора через різні електричні втрати, наприклад у залізному сердечнику трансформатора (гістерезис і втрати на вихрові струми) і міді. втрати (за рахунок опору первинної та вторинної обмоток); тому виробники намагаються проектувати трансформатори таким чином, щоб мінімізувати ці втрати для максимальної ефективності при повному навантаженні, перетворення потужності вище 95%, таким чином забезпечуючи різницю не більше ніж на 5% від співвідношення напруги/коефіцієнта повороту трансформатора.

Weshine винайшовперевірка коефіцієнта витків трансформатора, або тест TTR, дляПеревірка коефіцієнта витків трансформатораі підтверджує, що трансформатор має правильне співвідношення первинних витків до вторинних витків. Правильне використання цього тесту може допомогти визначити продуктивність перемикача РПН, закорочені витки, відкриті обмотки, неправильне з’єднання обмоток та інші несправності всередині трансформаторів. Асортимент тестерів TTR від Weshine надійний, щоб витримувати важкі умови, в яких проводяться випробування деяких трансформаторів. Асортимент включає різноманітні функції для спрощення та прискорення тестування, а також тестери 3 фази TTR і тестери PT і CT TTR.

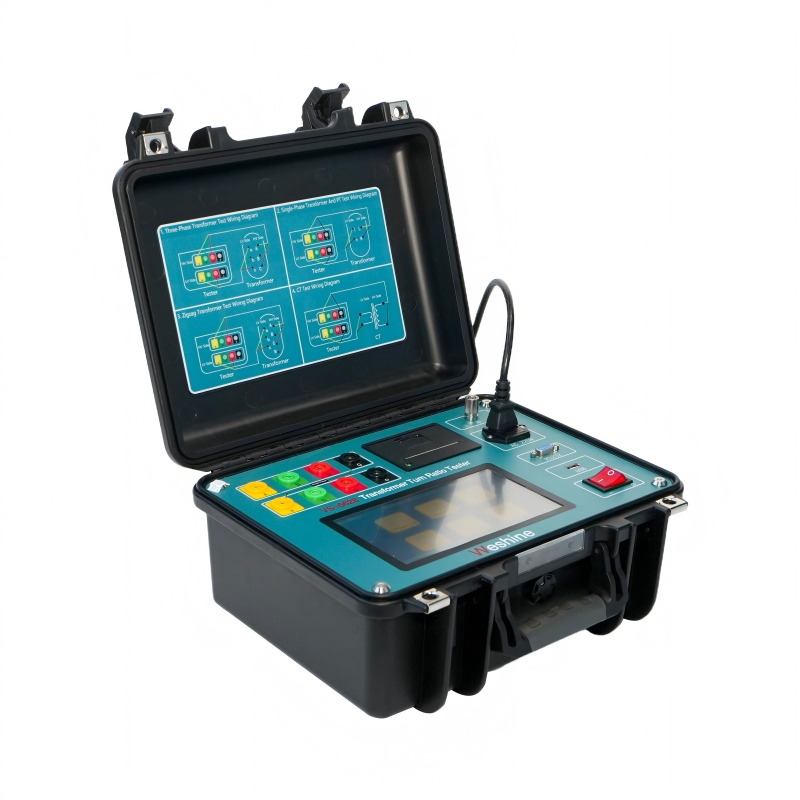

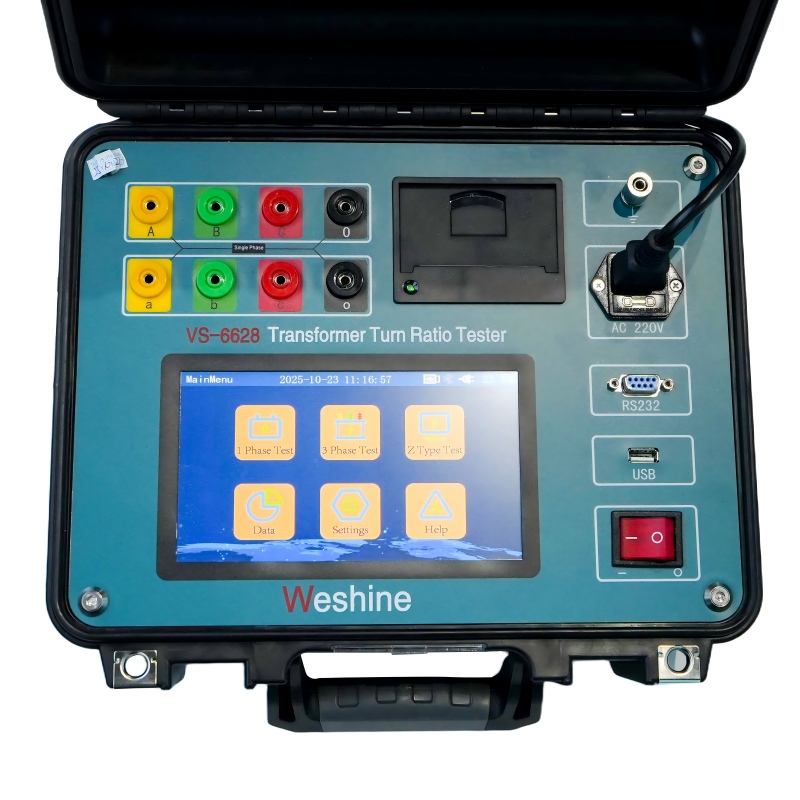

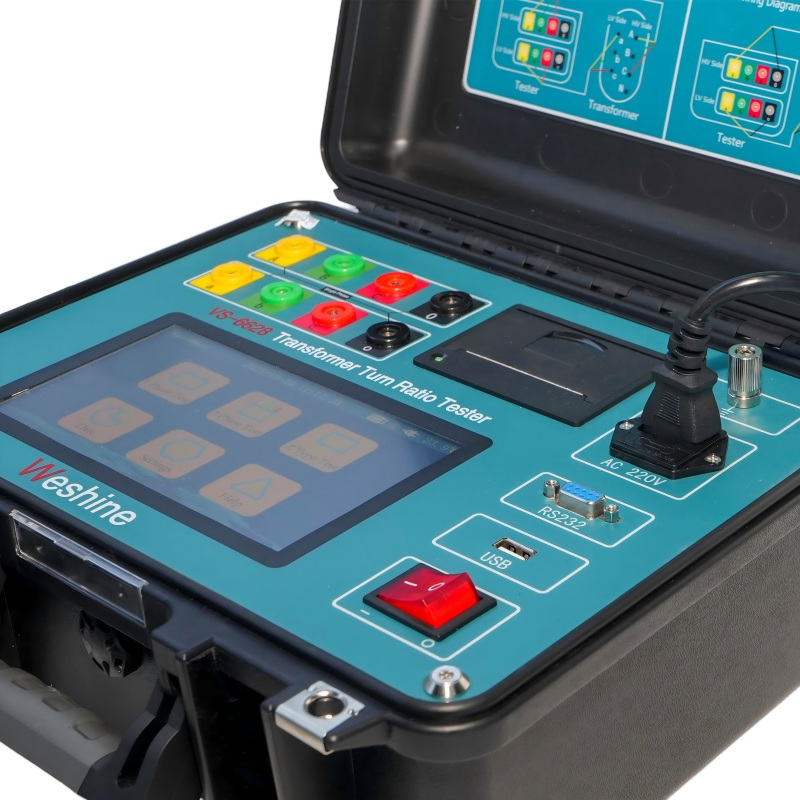

Серія VS-6628 трифазніперевірка коефіцієнта витків трансформаторанабори призначені для вимірювання коефіцієнта витків силових, вимірювальних і розподільних трансформаторів на підстанції або у виробничому середовищі. Міцна і надійна конструкція робить ці інструменти добре придатними для використання в різноманітних суворих умовах. Наші троси спеціально розроблені для забезпечення необхідної гнучкості, необхідної в холодну погоду.

Але оскільки трансформатори піддаються різним навантаженням і змінам, як електричним, так і механічним, протягом свого терміну служби, правильний коефіцієнт витків трансформатора повинен бути перевірений перед введенням трансформатора в експлуатацію та під час різних графіків технічного обслуговування, осьТестер коефіцієнта перетворення трансформатораТому коефіцієнти обертів вимірюють за допомогою різнихперевірка коефіцієнта витків трансформаторакомплекти (пристрої TTR) включають втрати, які зазвичай присутні в трансформаторах, що призводить до коефіцієнтів витків, які відрізняються від фізичної кількості витків, але відображають фактичні відношення напруги, очікувані виробниками та користувачами, або відношення справжнього силового трансформатора трансформатора.

Weshine

ІНФОРМАЦІЯ ПРО ПРОДУКТ
Назва продукту	КОЕФІЦІЄНТ КОЕФІЦІЄНТІВ ПЕРЕВІРКИ ТРАНСФОРМАТОРА
Номер моделі	ВС-6628	Тестовий діапазон	0,9 ~ 10000
Точність	0,2%	Сертифікати	CE; ЕМС; LVD; ISO;
Типове застосування	Тестує коефіцієнт витків, зсув фаз і полярність.
Допомога в ідентифікації
Розміри	345 x 295 x 175 мм	вага	5 кг

Вибірки

Weshine має 8-річний досвід роботи з повним асортиментом електричного обладнання. В даний час Weshine винайшов різні тестери коефіцієнта обертання дляперевірка коефіцієнта витків трансформатораяк показано у формі:

ІНФОРМАЦІЯ ДЛЯ ЗАМОВЛЕННЯ ТЕСТЕРА КОЕФІЦІЄНТУ ПЕРЕТУВАННЯ ДЛЯ ВИПРОБУВАННЯ КОЕФІЦІЄНТУ ПЕРЕМІТКУ ТРАНСФОРМАТОРА
кішка Ні.	Тестовий діапазон	Точність	роздільна здатність	Розміри (мм)	вага (кг)
ВС-6628	0,9 до 10000	0,2%	0,0001 хв	345 х 295 х 175	5
ВС-6629	0,9 до 10000	0,1% (від 0,9 до 500) 0,2% (від 500 до 3000) 0,3% (від 3000 до 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 і вищеï¼1ï¼	325 х 225 х 125	3.8
ВС-6630	0,9 до 10000	0,1% (від 0,9 до 2000) 0,3% (від 2000 до 10000)	0,0001 хв	360 x 280 x 160	6
ВС-6628Т	0,8 до 10000	0,1% (від 0,8 до 3000) 0,2% (від 3000 до 10000)	0,0001 хв	320 х 240 х 130	3
ВС-6628А	0,9 до 10000	0,1% (від 0,9 до 500) 0,2% (від 500 до 3000) 0,3% (від 3000 до 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 і вищеï¼1ï¼	246 х 156 х 62	1.7

На основі проблем із ланцюгом постачання: будь ласка, зв’яжіться з вашим уповноваженим дистриб’ютором Weshine, щоб дізнатися поточні ціни та терміни виконання.

Сертифікати якості

Ми завжди віримо, що весь успіх нашої компанії безпосередньо пов'язаний з якістю продукції, яку ми надаємо. Тестер співвідношення обертів дляперевірка коефіцієнта витків трансформаторавідповідають найвищим вимогам якості, зазначеним у рекомендаціях ISO9001, ISO14000:14001, і нашій суворій системі контролю якості.
