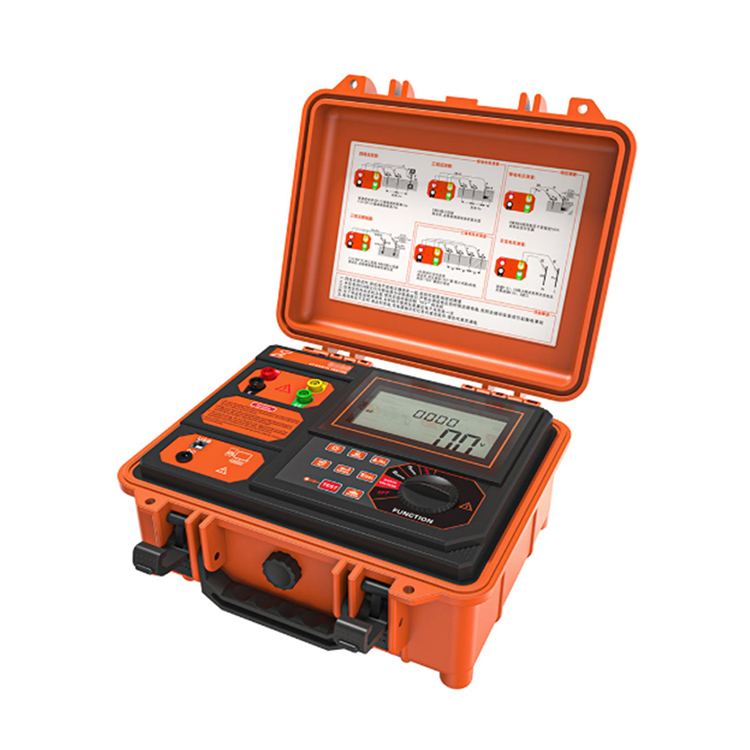

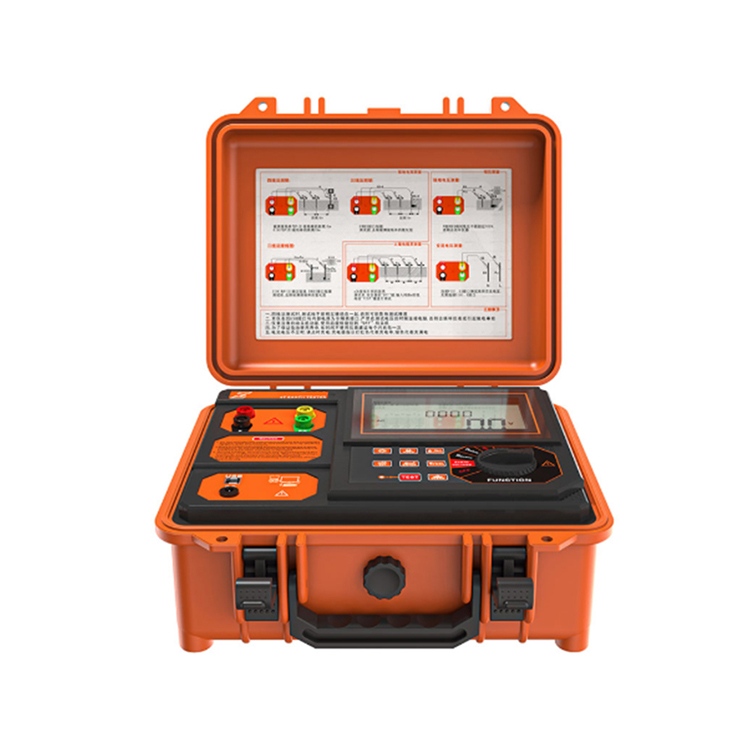

Цифровий тестер опору заземлення VS-3001

Тестер опору заземлення та опору ґрунту VS-3001 спеціально розроблений і виготовлений для вимірювання на місці опору заземлення, питомого опору ґрунту, напруги заземлення та напруги змінного струму в поєднанні з новим стандартом тестування опору заземлення захисту від блискавки. Тестовий струм до 20 мА. Цифрова технологія та технологія мікрообробки, точний 4-провідний метод, 3-провідний метод і простий 2-провідний метод для вимірювання опору заземлення, імпортна технологія FFT (швидке перетворення Фур’є), технологія AFC (автоматичне регулювання частоти), автоматичне визначення перешкод і вибір частоти вимірювання, мінімізація впливу перешкод і надання більш точного значення опору заземлення. Він має унікальну здатність захищати від перешкод і адаптуватися до навколишнього середовища, а також має хорошу послідовність повторних тестів, забезпечуючи високу точність, високу стабільність і високу надійність довгострокових вимірювань. Він широко використовується для вимірювання опору заземлення, питомого опору ґрунту, напруги заземлення та напруги змінного струму в електроенергетиці, телекомунікаціях, метеорології, нафтопромислах, будівництві, блискавкозахисті та промисловому електрообладнанні.

Тестер опору заземлення та питомого опору ґрунту VS-3001, також відомий як прецизійний тестер опору заземлення, чотирипровідний тестер опору заземлення, дво-три-чотирьохпровідний тестер опору заземлення, тестер питомого опору ґрунту, складається з хоста, програмного забезпечення для даних, тестової лінії, допоміжних заземлюючих стрижнів, ліній зв'язку тощо. Конструкція спеціального ящика для інструментів для хоста, що використовує поліпропіленовий пластик як сировину, додає новий композитні наповнювачі для одноразового лиття під тиском, низька щільність, міцність, жорсткість, твердість, зносостійкість, термостійкість, ізоляційні характеристики є кращими, його коробчатий корпус Він може витримувати тиск близько 200 кг, забезпечуючи високу точність, високу стабільність і високу надійність у різних екологічних тестах. Великий РК-дисплей хоста з підсвічуванням і гістографічною індикацією стає зрозумілим з першого погляду. Одночасно він може зберігати 300 наборів даних, а функції читання, перегляду, збереження, звітності та друку історичних даних можна реалізувати за допомогою програмного забезпечення для даних.

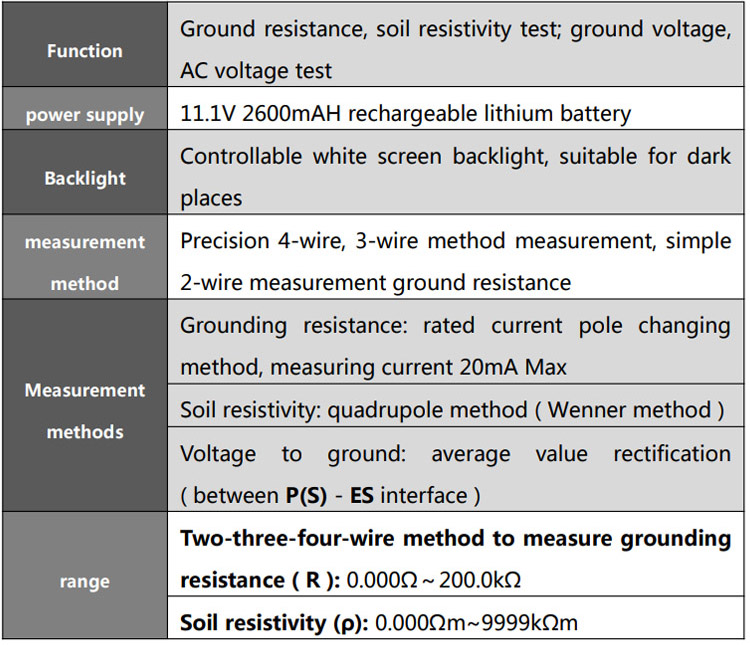

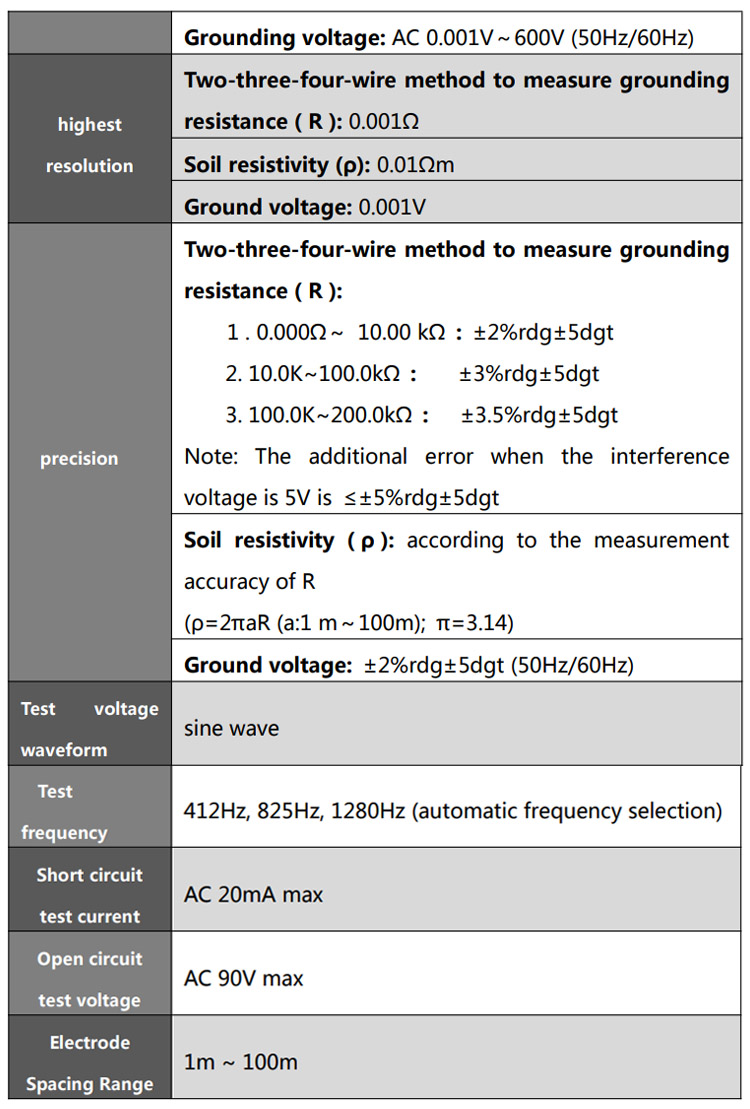

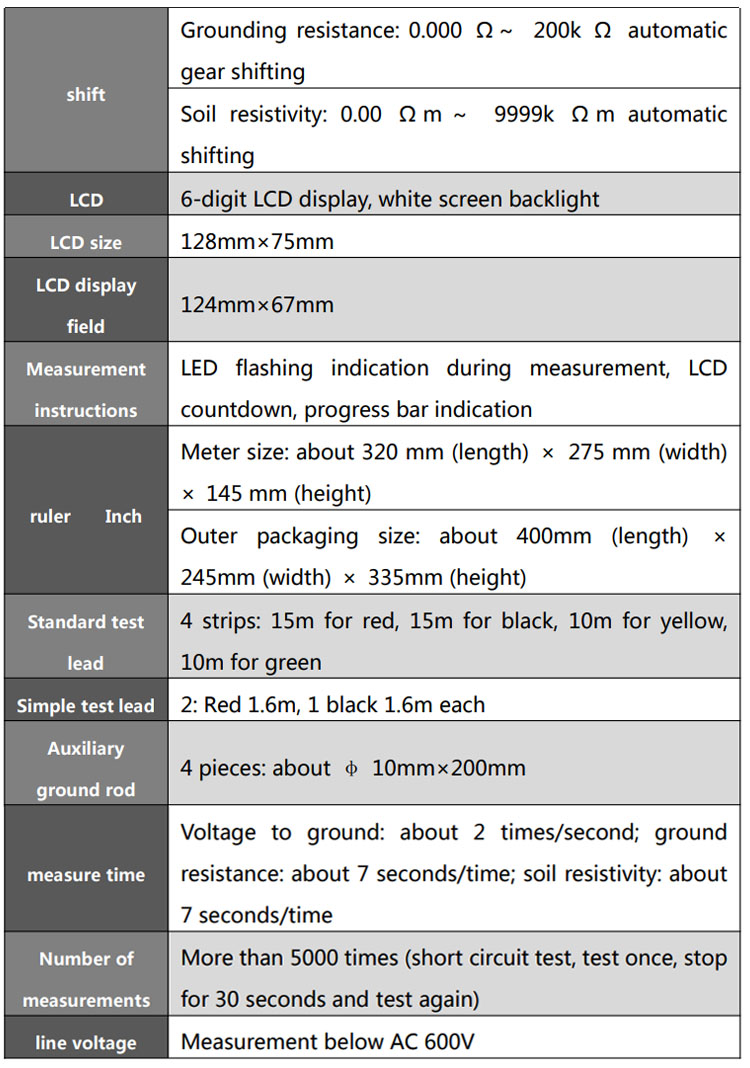

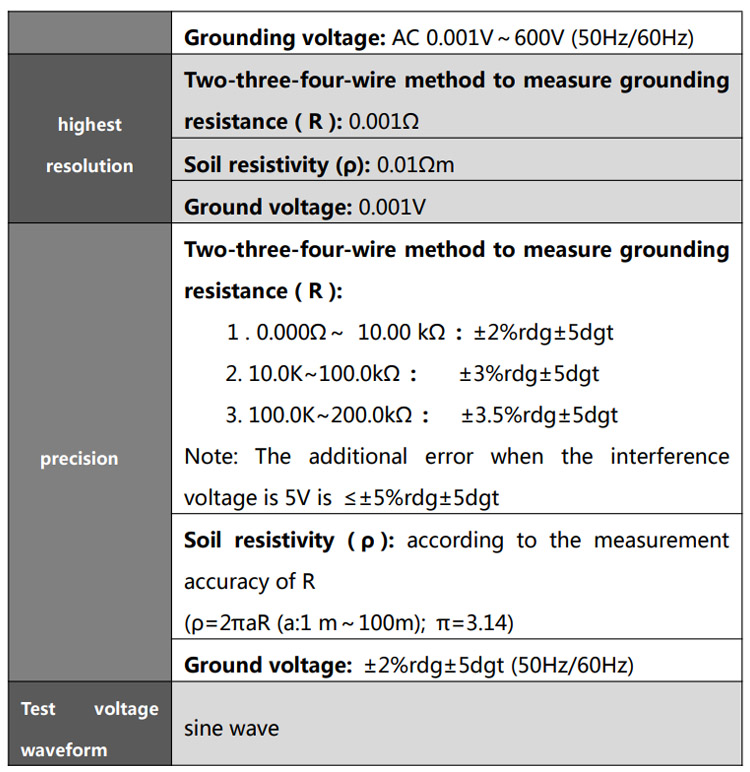

Технічні характеристики

Ключові характеристики

Висока точність і захист від перешкод‌: автоматичний вибір частоти (412 Гц/825 Гц/1280 Гц) допомагає мінімізувати перешкоди. Точність вимірювання опору заземлення може досягати ±2% rdg±5dgt для діапазону 0,000Ω–10,00kΩ.

Міцний і портативний дизайн‌: поставляється в коробці для інструментів базової станції промислового класу, яка витримує тиск 200 кг. Він легкий (базова станція 2,7 кг) і підходить для польового використання.

Широкий діапазон вимірювань‌: опір заземлення: 0,000 Ом–200 кОм; Питомий опір ґрунту: 0,00 Ом·м–9999 кОм·м; Заземлення/напруга змінного струму: 0,001–600,0 В.

Зручне керування‌: великий РК-дисплей із підсвічуванням, індикатор прогресу тесту, індикатор зворотного відліку та інтуїтивно зрозумілий функціональний диск/кнопки. Він може автоматично виявляти перешкоди (попередження ШУМ >5 В) і умови перевантаження (дисплей OL).

Керування даними‌: зберігає до 300 наборів даних. Дані можна зберігати, переглядати, видаляти на пристрої та передавати через ‌RS232/USB на ПК‌ за допомогою наданого програмного забезпечення для звітності та друку.

Відповідність вимогам безпеки‌: відповідає IEC61010-1 (CAT III 300 В, CAT IV 150 В), із захистом від перевантаження та чіткими попередженнями щодо безпеки щодо ізоляції, обмежень напруги (не перевищувати 600 В) і належної роботи.

Додатки

VS-3001 широко використовується в галузях промисловості, які вимагають надійного тестування системи заземлення та аналізу ґрунту, зокрема:

Електротехніка‌ – Тест

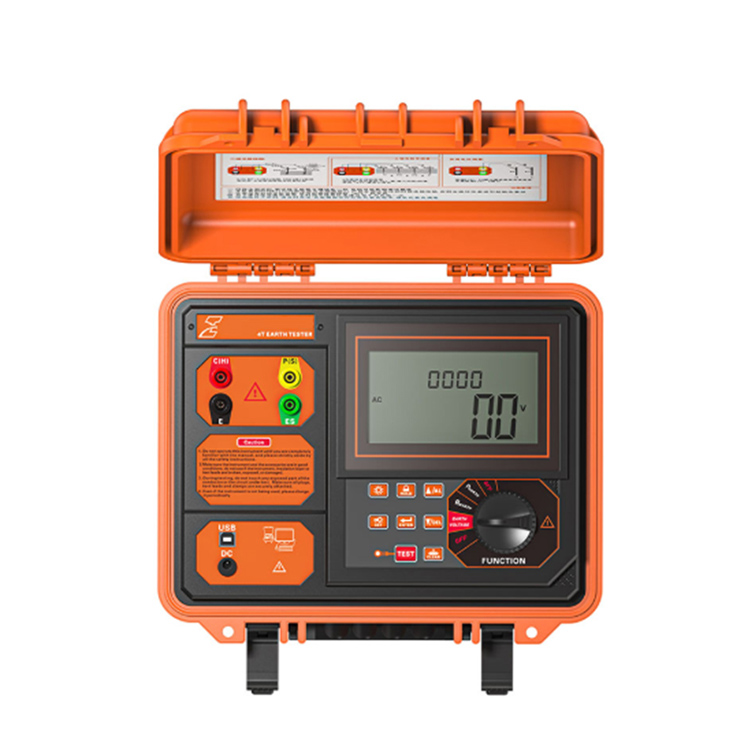

Структура

1: Розміщення моделі продукту

2: інтерфейс C(H): струмовий полюс

3: Інтерфейс E: полюс заземлення

4: інтерфейс P(S): полюс напруги

5: Інтерфейс ES

6: Інтерфейс USB

7: порт зарядки

8: LCD

9: кнопка перемикання функцій

10: Ключова область

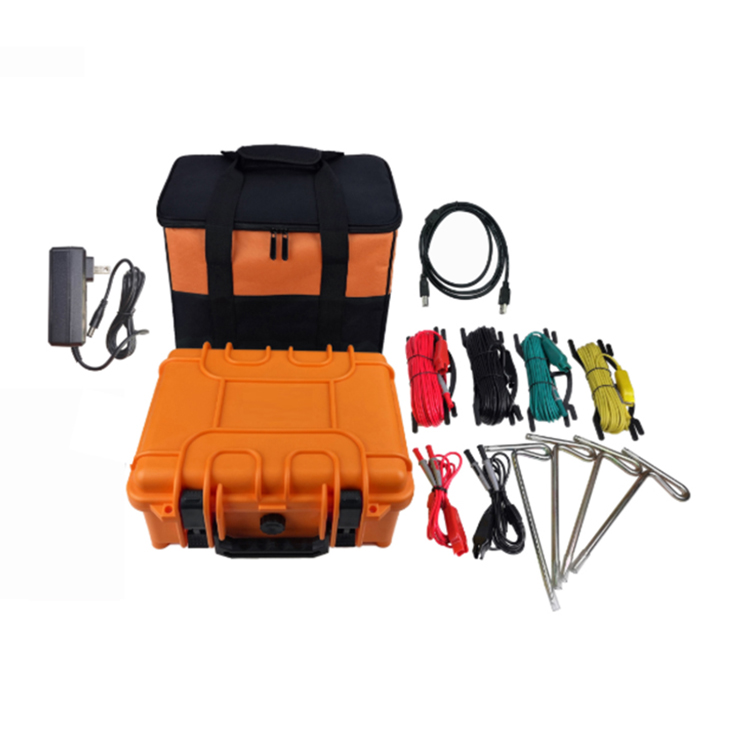

11: Кабель даних USB

12: Лічильник S480

13: 4 стандартні тестові лінії

14: 2 прості тестові рядки

15: Допоміжний стрижень заземлення

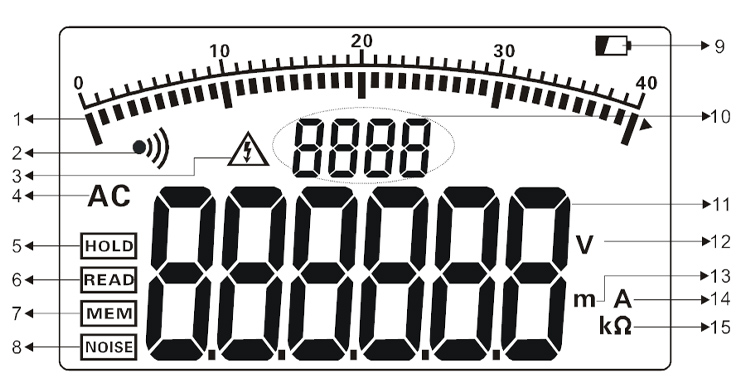

1. Гістограма прогресу тесту (відображення прогресу тесту, динамічний дисплей)

2. Індикатор тривоги (відображається, коли функція тривоги активована, і блимає, коли перевищено порогове значення тривоги)

3. Індикація перенапруги (відображається, коли перевірена напруга перевищує 30 В, нагадуючи про необхідність звернути увагу на безпеку)

4. комунікаційні інструкції

5. Індикація утримання даних (відображається, коли натиснута клавіша HOLD для утримання даних)

6. Інструкція щодо перегляду даних (відображається, якщо натиснути кнопку HOLD протягом 3 секунд, щоб перейти до перегляду даних)

7. Індикація збереження даних (відображається, коли дані зберігаються під час утримання даних натисканням клавіші HOLD)

8. Індикація сигналу перешкод (відображається, коли напруга перешкод перевищує 5В)

9. Індикатор низького заряду батареї

10. Індикація кількості збережених груп даних

11. Тестові дані

12. Символ одиниці напруги

13. Умовне позначення одиниці вимірювання довжини

14. Символ поточної одиниці

15. Умовне позначення одиниці опору

Компанія не несе відповідальності за інші збитки, спричинені неправильним використанням.

Зміст цього посібника користувача не можна використовувати як причину для використання виробу для спеціальних цілей.
