TTR тест трансформатора

Weshine® винайшла тестер коефіцієнта обертання для тестування TTR Test трансформатора з сертифікатом CE, високою якістю та точністю, винайдено та виготовлено відповідно до національних стандартів, доступне повне рішення для електричного тестування. Зв’яжіться з нами для отримання додаткової інформації про тестер коефіцієнта обертання для тестування TTR Test трансформатора від Weshine!

Надіслати запит Завантажити PDF

Опис продукту

Weshine

Коефіцієнт трансформації трансформатора дорівнює кількості витків первинної обмотки, поділеній на кількість витків вторинної обмотки. Коефіцієнт трансформації забезпечує бажану продуктивність трансформатора та відповідну напругу, необхідну для вторинної обмотки.

Якщо вторинна напруга повинна бути нижчою за первинну напругу - понижуючий трансформатор - вторинна обмотка повинна мати менше витків, ніж первинна, і навпаки для підвищувального трансформатора; коли коефіцієнт трансформатора зменшує напругу, він збільшує силу струму і навпаки, тому співвідношення напруги та струму ідеального трансформатора безпосередньо пов’язане з коефіцієнтом трансформації.

На жаль, трансформатори не ідеальні, у реальному трансформаторі співвідношення напруги або струму може не відповідати фізичним співвідношенням трансформатора через різні електричні втрати, наприклад у залізному сердечнику трансформатора (гістерезис і втрати на вихрові струми) і міді. втрати (за рахунок опору первинної та вторинної обмоток); тому виробники намагаються проектувати трансформатори таким чином, щоб мінімізувати ці втрати для максимальної ефективності при повному навантаженні, перетворення потужності вище 95%, таким чином забезпечуючи різницю не більше ніж на 5% від співвідношення напруги/коефіцієнта повороту трансформатора.

Для вимірювання Weshine винайшов перевірку коефіцієнта трансформації трансформатора, або тест TTRTTR тест трансформатораі підтверджує, що трансформатор має правильне співвідношення первинних витків до вторинних витків. Правильне використання цього тесту може допомогти визначити продуктивність перемикача РПН, закорочені витки, відкриті обмотки, неправильне з’єднання обмоток та інші несправності всередині трансформаторів. Асортимент тестерів TTR від Weshine надійний, щоб витримувати важкі умови, в яких проводяться випробування деяких трансформаторів. Асортимент включає різноманітні функції для спрощення та прискорення тестування, а також тестери 3 фази TTR і тестери PT і CT TTR.

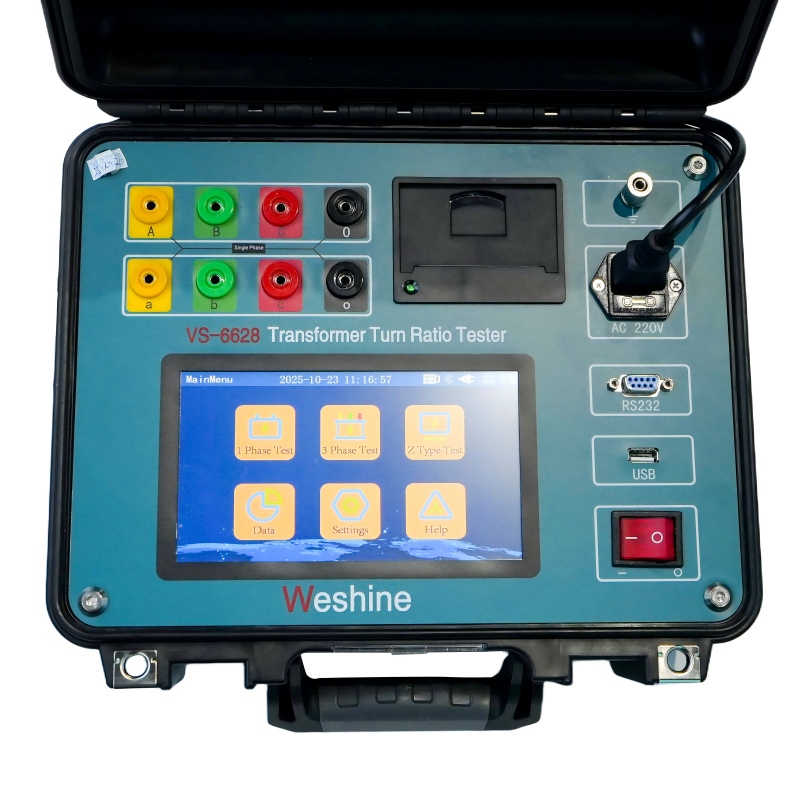

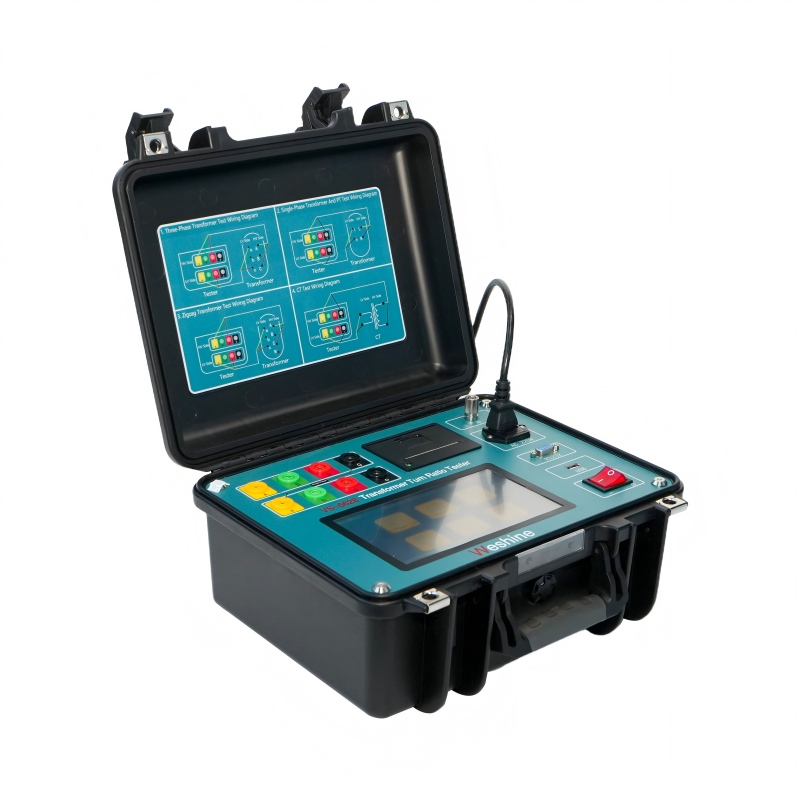

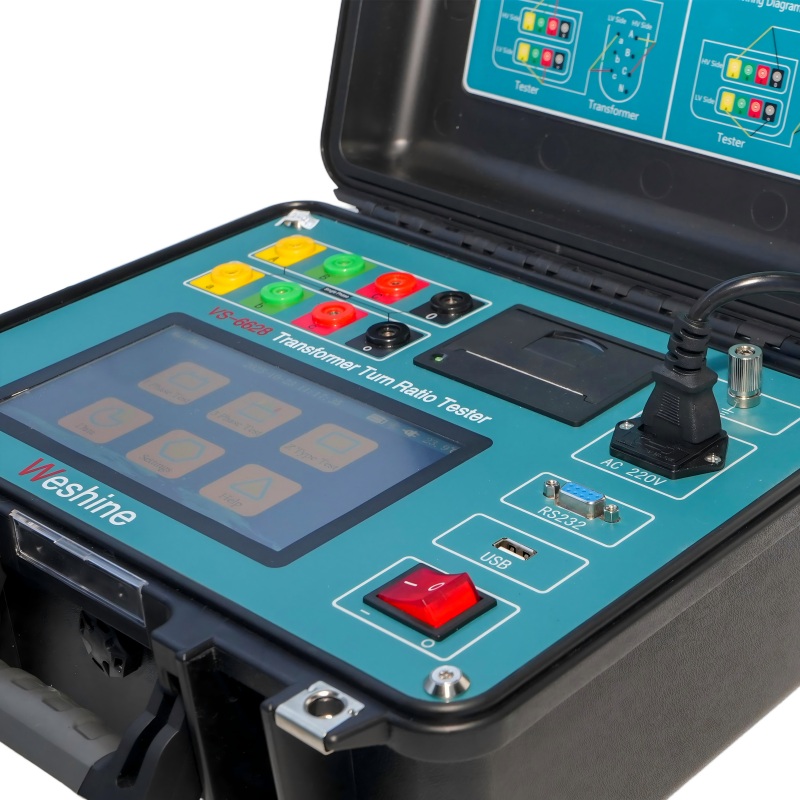

Комплекти для вимірювання коефіцієнта витків трифазного трансформатора серії VS-6628 призначені для вимірювання коефіцієнта витків силових, вимірювальних і розподільних трансформаторів на підстанції або у виробничому середовищі. Міцна і надійна конструкція робить ці інструменти добре придатними для використання в різноманітних суворих умовах. Наші троси спеціально розроблені для забезпечення необхідної гнучкості, необхідної в холодну погоду.

Але оскільки трансформатори піддаються різним навантаженням і змінам, як електричним, так і механічним, протягом усього терміну служби, правильний коефіцієнт витків трансформатора необхідно перевіряти перед введенням трансформатора в експлуатацію та під час різних графіків технічного обслуговування. Ось Тестер коефіцієнта витків трансформатора Таким чином, коефіцієнти витків, виміряні за допомогою різних наборів для перевірки коефіцієнта витків трансформатора (пристрої TTR), включають втрати, які зазвичай присутні в трансформаторах, в результаті чого коефіцієнти витків відрізняються від фізичної кількості витків, але відображають фактичні коефіцієнти напруги, очікувані виробниками та користувачами, або коефіцієнт істинного трансформатора силового трансформатора.

Weshine

ІНФОРМАЦІЯ ПРО ПРОДУКТ
Назва продукту	ТЕСТЕР КОЕФІЦІЄНТІВ ОБРАТІВ ДЛЯ ВИПРОБУВАННЯ TTR Тест трансформатора
Номер моделі	ВС-6628	Тестовий діапазон	0,9 ~ 10000
Точність	0,2%	Сертифікати	CE; ЕМС; LVD; ISO;
Типове застосування	Тестує коефіцієнт витків, зсув фаз і полярність.
Допомога в ідентифікації
Розміри	345 x 295 x 175 мм	вага	5 кг

Вибірки

Weshine має 8-річний досвід роботи з повним асортиментом електричного обладнання. В даний час Weshine винайшов різні тестери коефіцієнта поворотів для тестуванняTTR тест трансформатораяк показано у формі:

ІНФОРМАЦІЯ ДЛЯ ЗАМОВЛЕННЯ ТЕСТЕРА КОЕФІЦІЄНТІВ ОБОРОТІВ ДЛЯ ВИПРОБУВАННЯTTR тест трансформатора
кішка Ні.	Тестовий діапазон	Точність	резолюція	Розміри (мм)	вага (кг)
ВС-6628	0,9 до 10000	0,2%	0,0001 хв	345 х 295 х 175	5
ВС-6629	0,9 до 10000	0,1% (від 0,9 до 500) 0,2% (від 500 до 3000) 0,3% (від 3000 до 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 і вищеï¼1ï¼	325 х 225 х 125	3.8
ВС-6630	0,9 до 10000	0,1% (від 0,9 до 2000) 0,3% (від 2000 до 10000)	0,0001 хв	360 x 280 x 160	6
ВС-6628Т	0,8 до 10000	0,1% (від 0,8 до 3000) 0,2% (від 3000 до 10000)	0,0001 хв	320 х 240 х 130	3
ВС-6628А	0,9 до 10000	0,1% (від 0,9 до 500) 0,2% (від 500 до 3000) 0,3% (від 3000 до 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 і вищеï¼1ï¼	246 х 156 х 62	1.7

На основі проблем із ланцюгом постачання: будь ласка, зв’яжіться з вашим уповноваженим дистриб’ютором Weshine, щоб дізнатися поточні ціни та терміни виконання.

Сертифікати якості

Ми завжди віримо, що весь успіх нашої компанії безпосередньо пов'язаний з якістю продукції, яку ми надаємо. Тестер коефіцієнта обертання для перевіркиTTR тест трансформаторавідповідають найвищим вимогам якості, зазначеним у рекомендаціях ISO9001, ISO14000:14001, і нашій суворій системі контролю якості.
