Ультранизькочастотний генератор високої напруги

Як професійний виробник у Китаї, компанія Weishine хоче надати вам високоякісний ультранизькочастотний генератор високої напруги, розроблений для випробування електричної ізоляції на витримку змінного струму, де звичайне випробувальне обладнання для вимірювання частоти потребує надмірної потужності. У профілактичних випробуваннях ізоляції випробування на стійкість до високої напруги є одним із найважливіших методів перевірки того, чи може ізоляція обладнання безпечно витримувати задану випробувальну напругу. Для об’єктів випробування великої ємності, таких як силові кабелі з зшитого поліетилену, силові конденсатори, великі генератори та двигуни, випробування на витримку змінного струму 50 Гц часто вимагає великого випробувального трансформатора або резонансного випробувального набору. Система тестування на ультранизькій частоті 0,1 Гц зменшує необхідну потужність для тестування та робить польове тестування більш практичним. Компактний і портативний дизайн знижує загальну вартість закупівель для команд польових інженерів.

Випробувальний блок генерує керовану наднизьку частоту змінного струму високої напруги. Доступні вихідні частоти: 0,1 Гц, 0,05 Гц, 0,02 Гц і 0,01 Гц. Нижча частота дозволяє приладу перевіряти більші ємнісні навантаження, зберігаючи при цьому розмір тестового обладнання та вимоги до потужності. Відповідно до посібника, система особливо підходить для електричного обладнання з великою еквівалентною ємністю, включаючи кабелі живлення, конденсатори, середні та великі генератори та двигуни.

Компоненти продукту

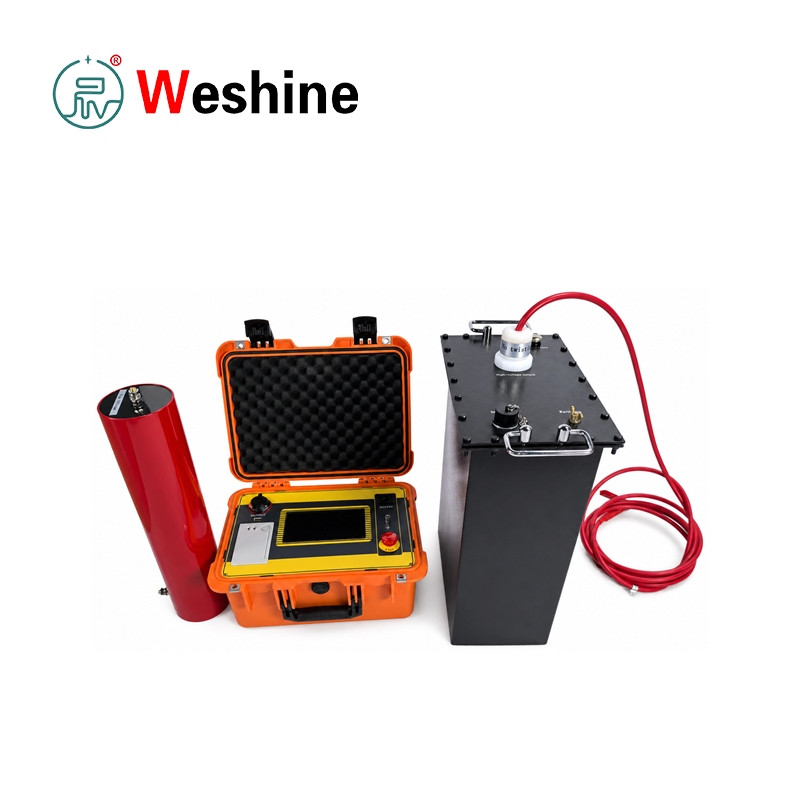

Система складається з двох основних частин: контролера та високовольтного підсилювача.

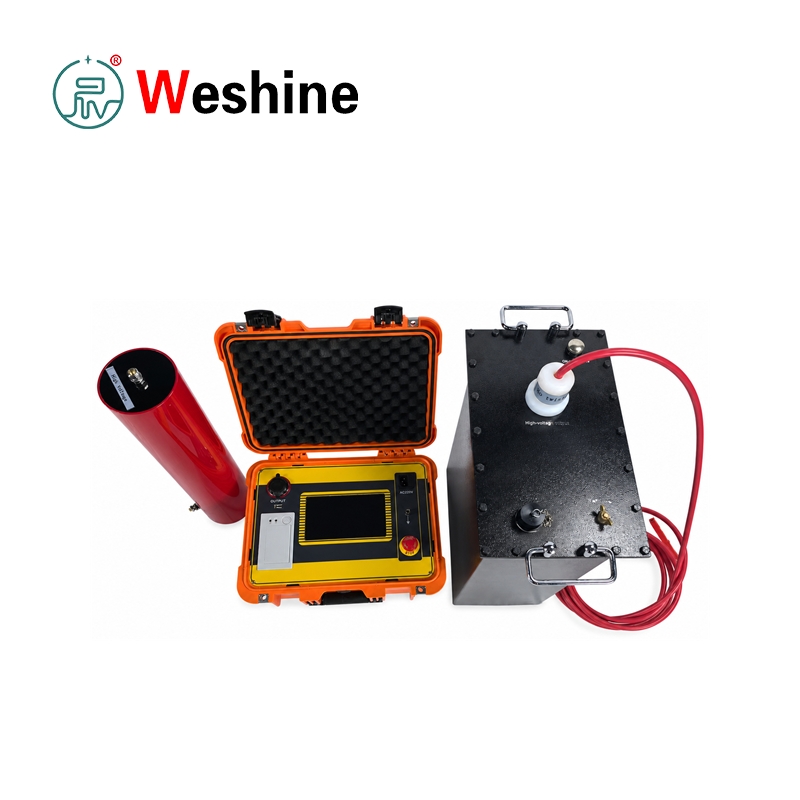

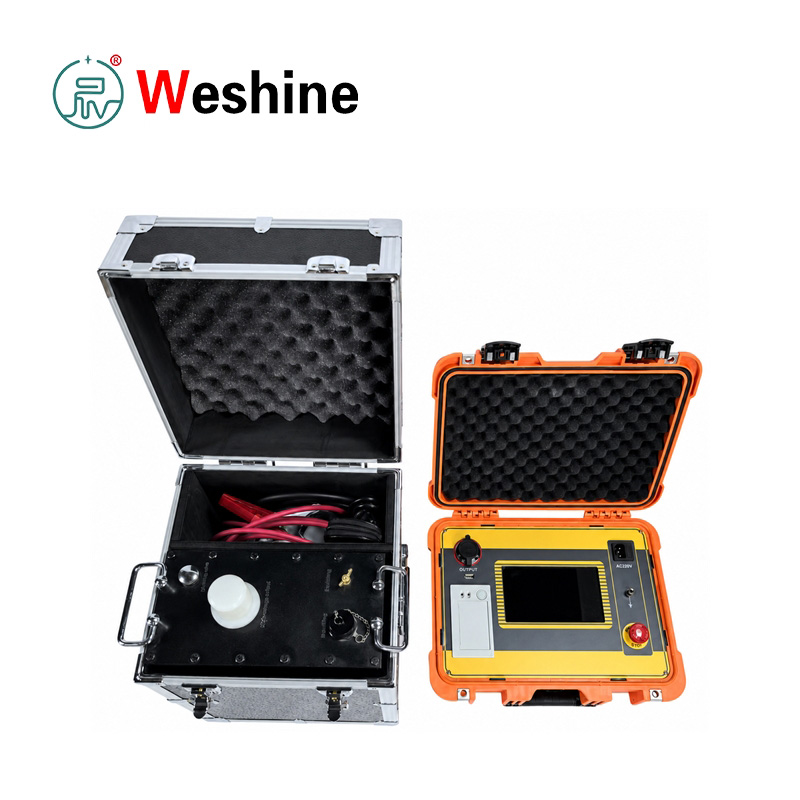

Контролер містить 7-дюймовий ємнісний сенсорний екран, вимикач живлення, вхід змінного струму 220 В, клему заземлення, USB-порт зв’язку, принтер і кнопку аварійної зупинки.

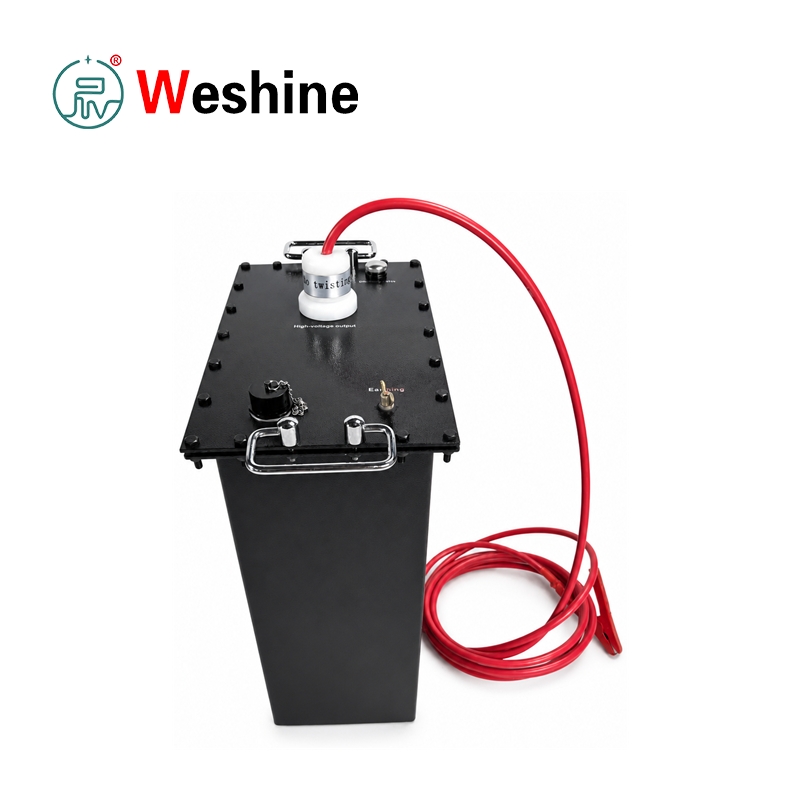

Підсилювач виробляє вихід високої напруги та підключається до контролера за допомогою низьковольтного кабелю керування. Високовольтний вихід підключається до об'єкта випробування за допомогою високовольтного кабелю, що входить в комплект поставки, і заземлюючих аксесуарів.

Робота автоматизована

Після підключення користувач на сенсорному екрані встановлює вихідну частоту, тривалість тесту, тестову напругу, межу перевищення струму на стороні високої напруги та межу перенапруги. Коли тест починається, прилад виконує самоперевірку навантаження, автоматичне підвищення напруги, вихід постійної амплітуди, синхронізацію, нормальне відключення та автоматичний розряд. Прилад можна зупинити за таймером або за допомогою ручної зупинки. Він також забезпечує захист від ненормального відключення через захист від перенапруги та перевантаження по струму.

Цей ультранизькочастотний генератор високої напруги використовує замкнутий зворотний зв'язок високої та низької напруги. У посібнику зазначено, що вихід не створює ємнісного ефекту підвищення. Численні функції захисту включають захист від перенапруги, захист від перевантаження по струму високої напруги та захист від перевантаження по струму низької напруги з часом дії захисту не більше 10 мс. Контролер і генератор високої напруги з'єднані через низьковольтне управління, а оптичне управління використовується для більш безпечної роботи. Надійна апаратна конструкція, тривалий термін служби для тривалого використання в проекті та багаторазового тестування.

Результати тестування можна роздрукувати безпосередньо як звіт про тестування. Історичні дані зберігаються автоматично після звичайної зупинки таймера, ручної зупинки, зупинки захисту від перенапруги або зупинки захисту від перевантаження по струму. Прилад може зберігати до 64 записів вимірювань; старіші записи автоматично видаляються, коли перевищено ліміт пам’яті. Система також підтримує встановлення дати й часу, перемикання інтерфейсу китайською та англійською мовами, автоматичне зберігання, автоматичний друк і зв’язок через USB із програмним забезпеченням верхнього рівня керування.

Тестове обладнання відповідає DL/T 849.4-2004, Загальні технічні умови для генераторів високої напруги наднизьких частот. У посібнику також міститься посилання на метод випробування VLF частотою 0,1 Гц для силових кабелів з ізольованим поліетиленом 35 кВ і нижче. Під час польового використання ємність тестового об’єкта не повинна перевищувати номінальне ємнісне навантаження вибраної конфігурації приладу. Якщо ємність тестового об’єкта менше 0,05 мкФ, допоміжний конденсатор 0,05 мкФ можна під’єднати паралельно для підтримки нормального виходу.

Параметр продукту

Керівництво по продукту

Принцип роботи випробувального пристрою VLF

Портативний випробувальний пристрій VLF працює, замінюючи випробування на витримку 50 Гц промислової частоти випробуванням змінного струму наднизької частоти.

Для ємнісних тестових об’єктів струм пропорційний частоті, ємності та напрузі. Зменшуючи частоту до 0,1 Гц або нижче, необхідна випробувальна потужність значно зменшується, зберігаючи практичну мету перевірки ізоляції змінного струму на стійкість.

Підключення обладнання перед тестуванням

Перед тестуванням підключіть:

відповідно до схеми підключення в інструкції.

Клема заземлення повинна бути з’єднана із землею. Вхід змінного струму підключається до джерела живлення 220 В, 50 Гц.

Якщо використовується портативний генератор, вихідна напруга і частота генератора повинні бути стабільними.

Налаштування параметрів і підготовка до тесту

Увімкніть контролер і перейдіть до екрана налаштування параметрів.

Встановіть наступні параметри:

Доступні частоти включають:

Тривалість тесту можна встановити від 0 до 99 хвилин.

Значення напруги та струму, які показує прилад, є піковими значеннями.

Автоматичний процес тестування

Після натискання кнопки Пуск прилад виконує самоперевірку.

Процес тестування включає:

1. Самоперевірка навантаження
2. Автоматичне підвищення напруги
3. Вихід постійної амплітуди
4. Витримати терміни
5. Автоматичне відключення і розряд

Якщо навантаження не виявлено, контролер відображає попередження про відсутність навантаження.

Після досягнення заданої напруги прилад підтримує постійну амплітуду вихідного сигналу та починає процес витримки.

При досягненні заданого часу система припиняє вихід високої напруги і автоматично розряджає тестовий об'єкт.

Режими вимкнення та керування даними

Інструмент підтримує:

Звичайне вимкнення

Аномальне завершення роботи

У кожному режимі вимкнення тестові дані зберігаються як історичні дані.

Користувачі можуть:

Інструкція з тестування кабелю

Для тестування кабелю:

1. Перед тестуванням від'єднайте все електричне обладнання, підключене до кабелю.
2. Виміряйте опір ізоляції мегомметром.
3. Виконайте випробування на стійкість до VLF тільки після того, як перевірка ізоляції буде прийнятною.

У посібнику зазначено:

Тривалість тесту:

Посібник з тестування синхронного двигуна

Для перевірки синхронного двигуна керівництво рекомендує поетапне тестування.

Метод тестування:

Час випробування, як правило, такий самий, як і випробування на витримку промислової частоти, зазвичай:

Під час тестування оператори повинні дотримуватися:

Безпечний розряд після тестування

Після вимкнення використовуйте розрядний стрижень, щоб повністю розрядити тестовий об’єкт перед видаленням будь-яких кабелів.

Цей крок є важливим, особливо для ємнісного обладнання, такого як:

особливості

1．Підтримує випробування на витримку наднизькочастотного змінного струму 0,1 Гц.

2．Підтримує вихідну частоту 0,05 Гц, 0,02 Гц і 0,01 Гц.

3．Забезпечує автоматичне підвищення напруги, вихід постійної амплітуди, час, відключення та розряд.

4．Вимірює та відображає вихідну високу напругу та тестовий струм як пікові значення.

5．Забезпечує захист від перенапруги для виходу високої напруги.

6．Забезпечує захист від перевантаження по струму на стороні високої та низької напруги.

7．Автоматично відключає вихід, коли напруга або струм перевищують встановлену межу.

8．Час дії захисту не більше 10 мс.

9．Забезпечує роботу з 7-дюймовим ємнісним сенсорним екраном.

10．Відображає тестові дані та вихідну форму сигналу на сенсорному екрані.

11．Включає автоматичне зберігання історичних даних до 64 записів.

12．Вбудований принтер для друку звіту про тестування.

13．Підтримує USB-зв’язок із програмним забезпеченням верхнього рівня керування.

14．Включає перемикання між китайським та англійським інтерфейсами.

15. Забезпечує замкнутий цикл керування негативним зворотним зв’язком високої та низької напруги.

16．Підтримує випробування на витримку змінного струму тестових об’єктів великої ємності.

17．Включає розрядний стрижень і кабель заземлення для безпечного розряду після тестування.

18．Забезпечує кнопку аварійної зупинки на контролері.

19．Підтримує роботу в приміщенні та на відкритому повітрі.

20．Включає компенсаційний конденсатор для тестових об’єктів малої ємності.

Сценарії застосування

Електроенергетика

Підприємства енергетики використовують випробувальне обладнання VLF для випробування силових кабелів середньої напруги, великих двигунів, генераторів, конденсаторів та іншого електричного обладнання великої ємності під час профілактичного обслуговування та приймальних випробувань.

Виробники трансформаторів

Виробники трансформаторів і електричного обладнання можуть використовувати тестовий набір у тестових зонах, де ізоляційні системи з великою ємністю вимагають перевірки витримки змінного струму на зниженій частоті.

Електростанції

Електростанції використовують прилад для випробування на стійкість обмоток статора генератора, великих двигунів, службових кабелів станції та відповідних систем ізоляції під час введення в експлуатацію, капітального ремонту та поточного технічного обслуговування.

Залізниці

В системах електропостачання залізниць використовуються кабелі середньої напруги та обертове обладнання. Тестовий блок підтримує випробування на витривалість під час запланованих відключень на технічне обслуговування.

Промислові підприємства

Промислові підприємства, такі як гірничодобувні, нафтохімічні, металургійні та виробничі підприємства, можуть використовувати прилад для перевірки на стійкість ізоляції кабелів і двигунів у системах розподілу електроенергії.

ВНЗ

Університети та навчальні центри можуть використовувати цю систему для навчання принципам випробувань на витримку VLF, розрахунку ємнісного струму, процедурам випробування кабелів і практиці безпеки при високій напрузі.

Випробувальні лабораторії

Високовольтні лабораторії можуть покластися на ультранизькочастотний генератор високої напруги для випробувань змінного струму на витримку ємнісних тестових об’єктів, зразків кабелів, двигунів та систем ізоляції, які потребують контрольованої напруги наднизької частоти.

Обслуговування кабелю

Команди з технічного обслуговування кабелів використовують тестовий пристрій для приймальних випробувань кабелів із зшитого поліетилену, профілактичних випробувань, подальших перевірок на несправності та перевірки ізоляції після встановлення чи ремонту.

Додатки

1．0,1 Гц VLF AC випробування на витримку.

2. Кабель живлення з зшитого поліетилену витримує випробування.

3．35 кВ і нижче випробування ізоляції кабелю.

4．Випробування силового конденсатора.

5. Тестування ізоляції генераторів середнього та великого розміру.

6. Випробування на витримку обмотки статора двигуна.

7．Тестування передачі кабелю.

8. Тестування профілактичного обслуговування кабелю.

9．Перевірка ізоляції обладнання великої ємності.

10. Випробування на витримку змінного струму в польових умовах зі зниженою тестовою потужністю.

11. Автоматичне випробування високою напругою.

12. Випробування на захист від перенапруги та перевантаження по струму.

13．Зберігання записів історичних тестів.

14．Створення друкованого звіту про тестування.

15. Перевірка стану ізоляції перед подачею напруги.

Справа клієнта

Галузь: Підрядник з обслуговування кабелю.

Проблема: підрядник з технічного обслуговування повинен був провести приймальні випробування щойно встановленого кабелю середньої напруги з поліетиленового поліетилену. Звичайне обладнання, що витримує змінний струм промислової частоти, було складно транспортувати та потребувало більшої потужності через ємність кабелю. Команді потрібне було портативне рішення, що витримує змінний струм, придатне для польових випробувань кабелю.

Процес тестування: техніки відключили все обладнання, підключене до кабелю, і спочатку перевірили кожну фазу за допомогою мегомметра. Після підтвердження прийнятного опору ізоляції вони підключили контролер, підсилювач, високовольтний вихідний кабель, кабель заземлення та розрядний стрижень відповідно до тестової проводки. Випробувальну напругу встановлювали відповідно до напруги фази кабелю, а значення перевантаженого струму розраховували на основі ємності кабелю, тестової частоти та напруги. Команда вибрала вихідну частоту 0,1 Гц, встановила необхідну тривалість тесту та почала автоматичне підвищення напруги.

Результат: прилад завершив автоматичне підвищення напруги, вихід постійної амплітуди, синхронізацію, відключення та розряд. Протягом періоду витримки не спостерігалося руйнівного розряду, ненормального звуку, диму, запаху, нестабільної напруги чи аномального струму. Тестові дані були збережені та надруковані для запису проекту.

Переваги: ​​підрядник завершив випробування на стійкість кабелю змінного струму за допомогою меншої та більш практичної польової системи. Автоматичний захист, хронометраж, розрядка, зберігання та друк допомогли зменшити кількість ручних операцій і покращити тестову документацію.

FAQ

Для чого використовується ультранизькочастотний генератор високої напруги? Він використовується для випробувань на стійкість до змінного струму VLF електричного обладнання великої ємності, особливо силових кабелів, силових конденсаторів, генераторів і двигунів.

Навіщо використовувати тестування VLF 0,1 Гц замість тестування на витримку змінного струму 50 Гц? Тестові об’єкти великої ємності вимагають високого струму при 50 Гц. Зменшення випробувальної частоти до 0,1 Гц значно зменшує необхідну випробувальну здатність, що робить польові випробування на витримку змінного струму більш практичними.

Які доступні вихідні частоти? Тестовий пристрій підтримує налаштування вихідної частоти 0,1 Гц, 0,05 Гц, 0,02 Гц і 0,01 Гц.

Яке максимальне ємнісне навантаження? Максимальне навантаження становить 0,5 мкФ при 0,1 Гц, 1,1 мкФ при 0,05 Гц, 2,2 мкФ при 0,02 Гц і 5,5 мкФ при 0,01 Гц.

Які функції захисту включені? Прилад включає захист від перенапруги, захист від перевантаження по струму на боці високої напруги, захист від перевантаження по струму на боці низької напруги, аварійну зупинку та автоматичний розряд після відключення.

Чи може тестовий набір друкувати звіти про тестування? так Вбудований принтер може друкувати поточні дані тестування та історичні дані, що відображаються на екрані.

Скільки історичних записів можна зберегти? Прилад може зберігати до 64 записів історичних тестів. Записи, старші за останні 64, автоматично видаляються.

Які заходи безпеки необхідно дотримуватися після тестування? Після вимкнення використовуйте розрядний стрижень, щоб повністю розрядити тестовий об’єкт перед видаленням будь-яких кабелів. Випробування високою напругою має виконувати лише навчений персонал, який дотримується процедур безпеки при роботі з високою напругою.
