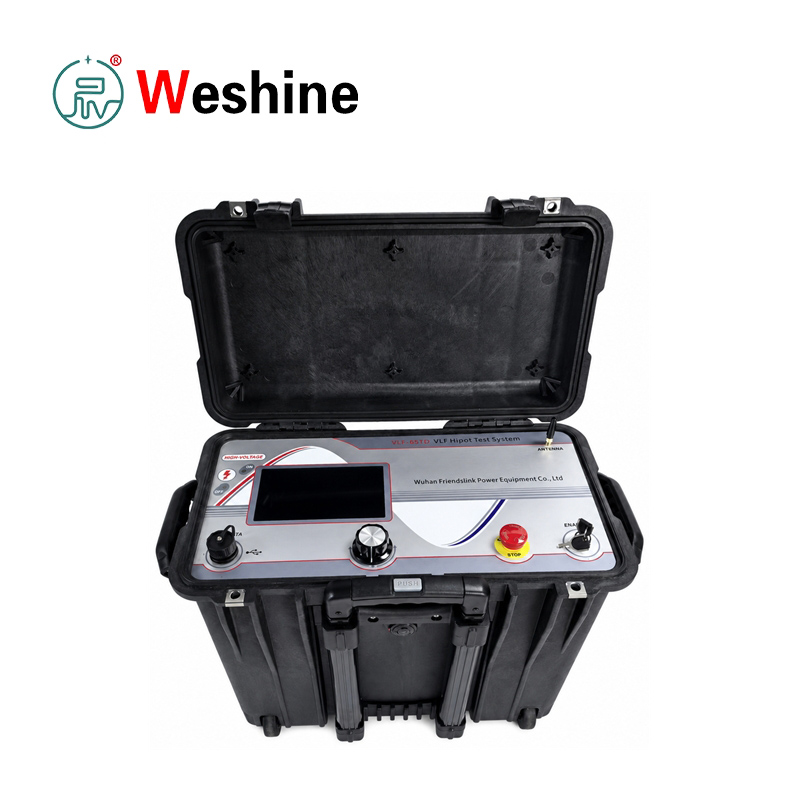

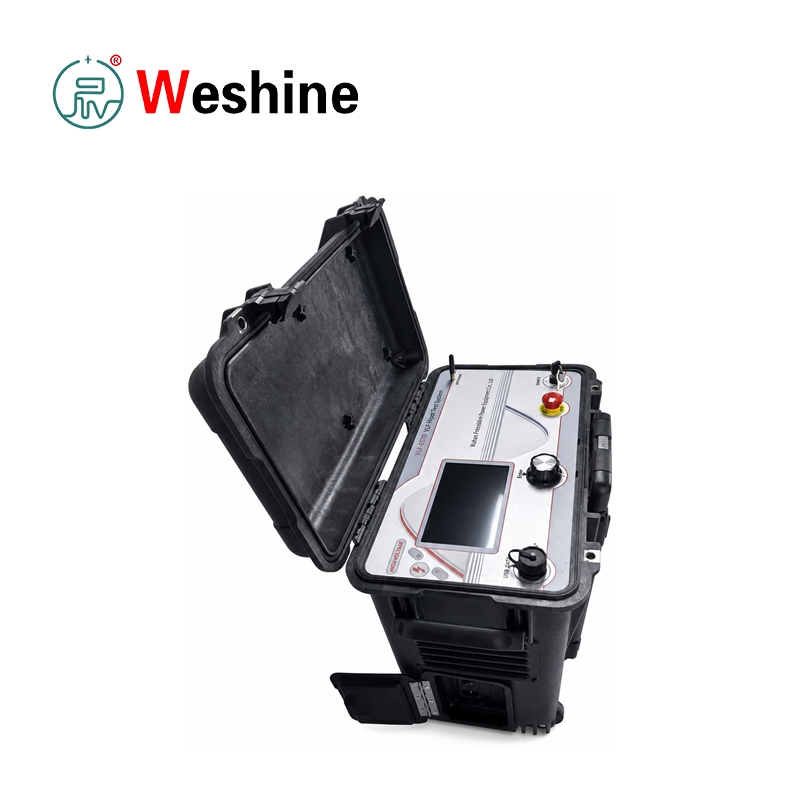

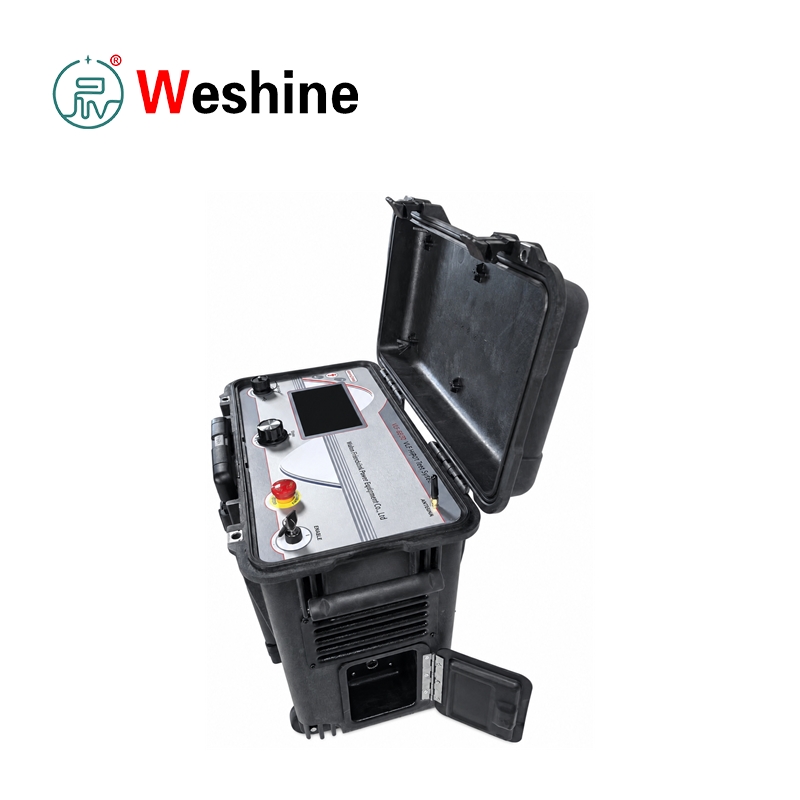

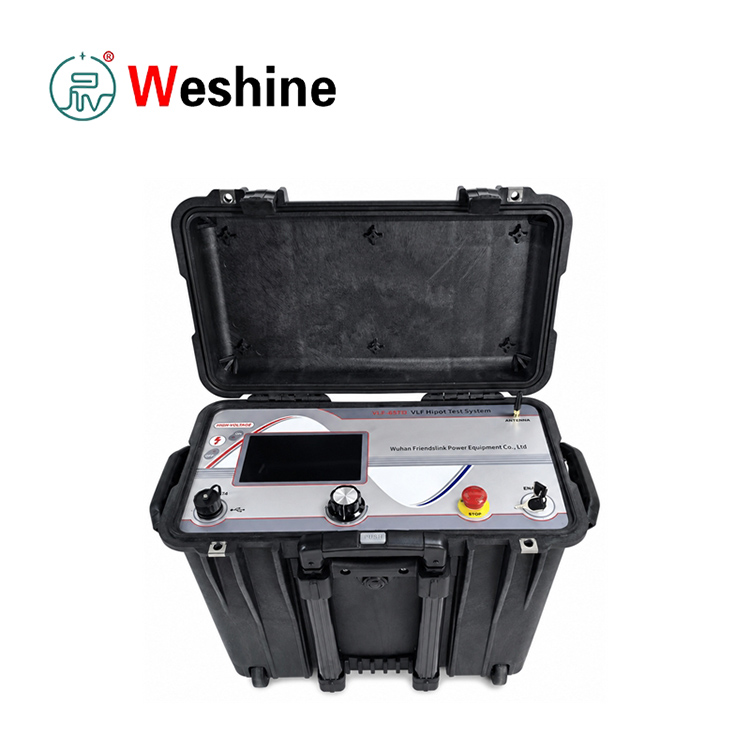

VLF Tan Delta Test System

Надійна система VLF Tan Delta Test System, запропонована Weshine, професійним виробником у Китаї, призначена для діагностики ізоляції та випробування на стійкість силових кабелів середньої напруги. Він інтегрує витримку напруги змінного струму VLF і вимірювання діелектричних втрат в одному компактному пристрої. Обладнання відповідає стандартам CENELEC HD 620 S1:1996 і HD 621 S1:1996, що застосовуються до кабелів із поліетилену, зшитого поліетилену та паперової ізоляції.

Під час планового технічного обслуговування кабелю невидимі дефекти ізоляції, включаючи старіння водяного дерева, забруднення, механічні пошкодження та часткове погіршення, неможливо виявити простим візуальним оглядом. Випробування синусоїдальної хвилі VLF частотою 0,1 Гц застосовує напругу змінного струму до ізоляції кабелю, вимагаючи набагато меншої потужності, ніж традиційне випробувальне обладнання з частотою 50 Гц, що значно полегшує польове випробування довгих кабелів середньої напруги.

Ця випробувальна система VLF Tan Delta забезпечує вихід синусоїдальної хвилі VLF для випробувань на стійкість і прямого вимірювання tan дельта. Значення тангенсної дельти відображає коефіцієнт діелектричних втрат ізоляції кабелю, який визначає ступінь старіння та зносу. Пристрій автоматично проводить перевірки втрат за кількох рівнів напруги за фіксованою процедурою: 0,5 циклів U0, циклів U0 та 1,5 циклів U0. Після завершення всіх циклів тестові дані зберігаються, а кабель повністю розряджається.

Доступні дві стандартні конфігурації: пікові моделі 34 кВ і 45 кВ. Блок 34 кВ генерує синусоїду до 24 кВ RMS (34 кВ пік); блок 45 кВ досягає 31,8 кВ RMS (45 кВ пік). Вихідна напруга постійного струму також вбудована в діапазоні ±1~34 кВ для версії 34 кВ і ±1~45 кВ для версії 45 кВ. Також підтримуються тестові режими прямокутної хвилі та постійного струму.

Для обслуговування оболонки кабелю випробувальна машина підтримує перевірку оболонки та визначення місця пошкодження з максимальною вихідною напругою 10 кВ. Вимірювання струму витоку в режимі постійного струму допомагає оцінити загальну якість ізоляції кабелю. Вбудована функція виявлення пробою миттєво відключає високу напругу в разі спалаху або поломки кабелю, забезпечуючи повний захист.

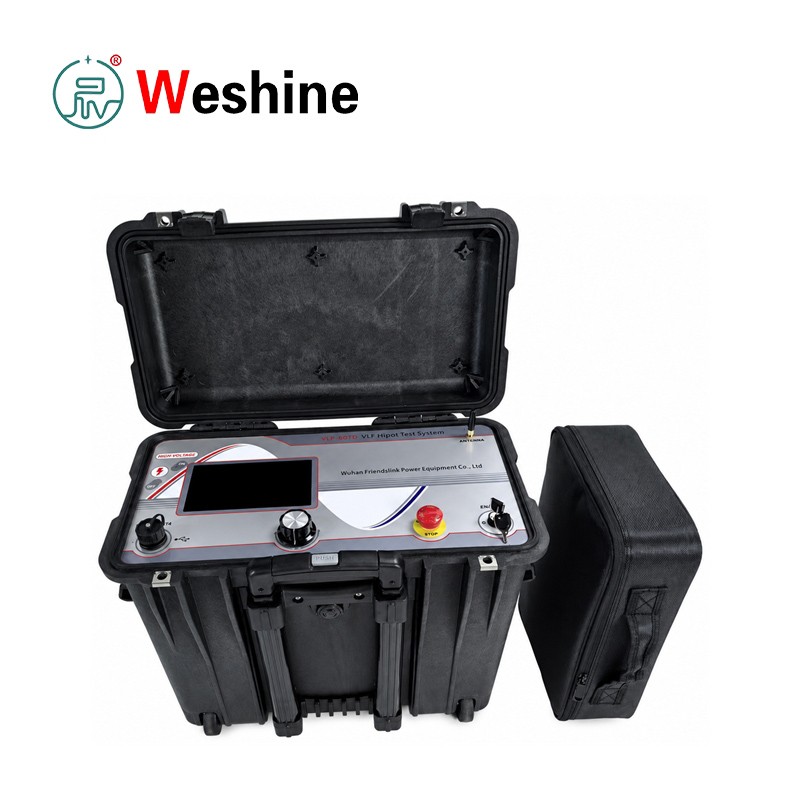

У повний комплект входить основний тестовий хост, високовольтний кабель, дріт заземлення, шнур живлення, USB-накопичувач і сумка для аксесуарів. Порт USB 2.0 дозволяє експортувати дані та оновлювати програмне забезпечення. Усі журнали тестування зберігаються локально та можуть бути експортовані на USB для створення звіту на ПК. Програмне забезпечення для відповідності підтримує одночасне відкриття файлів даних фази A/B/C і виводить докладні звіти з тестовими цифрами та кривими діелектричних втрат.

Безпека є головним пріоритетом. Під час роботи вироблятиметься висока напруга, тому до роботи допускається лише професійно підготовлений технік. Оператори повинні суворо дотримуватися п’яти основних правил безпеки: відключити живлення, заблокувати повторне живлення, перевірити нульову напругу, заземлення та коротке замикання, ізолювати сусідні компоненти під напругою. Випробування високою напругою вимагає двох або більше співробітників на місці для нагляду.

Керівництво по продукту

Інтегрований кабельний тестер працює, застосовуючи контрольовану синусоїдальну напругу 0,1 Гц до тестованих кабелів. У порівнянні зі звичайним тестуванням змінного струму з частотою 50 Гц, технологія ультранизьких частот значно знижує поточний попит на ємнісні кабельні навантаження, дозволяючи портативну польову перевірку кабелів середньої напруги.

Перед підключенням кабелю суворо дотримуйтеся п’яти правил безпеки при роботі з високою напругою. Переконайтеся, що тестовий кабель вимкнено, ізольований, перевірено напругу, заземлено та замкнуто накоротко. Усі струмоведучі частини, що знаходяться поблизу, повинні бути закриті або відокремлені. Лише навчені оператори можуть керувати обладнанням за наявності принаймні одного керівника.

Під’єднайте аксесуари у встановленому порядку: спочатку під’єднайте кабель заземлення до клеми заземлення хоста, а потім – до захисного заземлення станції; приєднайте високовольтний кабель до високовольтного вихідного порту; підключити внутрішній провідник високовольтного кабелю до фази або оболонки кабелю через відповідні фітинги; закріпіть екран високовольтного кабелю на сусідній шині заземлення; нарешті підключіть шнур живлення.

Для випробувань на стійкість до VLF виберіть форму сигналу, номінальну напругу, частоту та тривалість випробування. Пікова напруга, струм, форма вихідного сигналу, задана частота та середньоквадратичні значення відображаються на екрані в реальному часі. Таймер запускається автоматично, коли напруга досягає заданого значення.

Для діагностики tan delta активуйте функцію діелектричних втрат і введіть номінальну фазну напругу U0 кабелю. Машина запустить автоматичні тестові цикли, і кожне повне вимірювання займає приблизно 3 хвилини 30 секунд. Він записує ємність кабелю, опір, середні діелектричні втрати та значення втрат у реальному часі нижче 0,5 U0, 1,0 U0 та 1,5 U0.

Після завершення тестування дані автоматично зберігаються, а кабель повністю розряджається. Користувачі можуть переглядати історичні записи, експортувати один або кілька журналів на USB 2.0 і створювати звіти для друку за допомогою допоміжного програмного забезпечення. Інструмент відображає криві втрат і незалежні дані для трьох фаз кабелю.

Під час тестування оболонки або визначення несправності переконайтеся, що оболонка кабелю не заземлена з обох кінців, без непрямого заземлення через з’єднання або приєднання. Максимальна вихідна напруга для перевірки оболонки та пошуку пошкоджень становить 10 кВ.

особливості

1．Підтримує випробування на стійкість до синусоїдальної хвилі змінного струму VLF

2．Універсальна функція вимірювання tan дельта діелектричних втрат

3．Два варіанти пікової напруги: 34 кВ і 45 кВ

4. Вихід синусоїдальної хвилі: макс. 24 кВ RMS або 31,8 кВ RMS

5．Вбудований вихід напруги постійного струму для додаткових тестів ізоляції

6. Доступний режим перевірки напруги прямокутної хвилі

7. Функція вимірювання струму витоку в режимі постійного струму

8. Макс. вихідна напруга 10 кВ для випробування оболонки та визначення несправності оболонки

9. Послідовності автоматичного тестування діелектричних втрат при 0,5 U0, U0 та 1,5 U0

10．Відображення пікової напруги та струму в режимі реального часу під час роботи

11. Екранна візуалізація вихідного сигналу в реальному часі

12．Автоматичне відключення високої напруги після пробою напруги

13．Локальне внутрішнє сховище для всіх журналів тестування

14．Тестовий експорт даних через інтерфейс USB 2.0

15．Допоміжне програмне забезпечення для індивідуального виведення звіту про тестування

16．Функція оновлення прошивки через USB-накопичувач

17．Багатомовний інтерфейс (англійська та спрощена китайська)

18. Оснащений кнопкою аварійної зупинки та блокуванням високовольтного виходу

19. Дизайн захисту від зворотної напруги

20．Переносний захисний футляр для тестування кабелю на відкритому повітрі

Сценарії застосування

Електроенергетика

Оператори електромереж використовують випробувальний пристрій для введення в експлуатацію кабелю середньої напруги, регулярного технічного обслуговування, діагностики tan delta, перевірки оболонки та оцінки ізоляції розподільчих мереж і підстанцій.

Виробники трансформаторів

Виробники трансформаторів і електрообладнання використовують тестер для випробувань ізоляції кабелів і компонентів, що вимагають вимірювання напруги VLF і діелектричних втрат.

Електростанції

Електростанції покладаються на обладнання для перевірки кабелю станції, обслуговування кабелю допоміжного генератора, тестування оболонки та діагностики ізоляції під час відключень на технічне обслуговування.

Залізниці

Мережі електропостачання залізниць прокладають кабелі середньої напруги в тягових підстанціях і лініях електропередачі. Машина підтримує випробування на стійкість кабелю та аналіз tan дельта під час технічного обслуговування.

Промислові підприємства

Гірничодобувні, нафтохімічні, сталеливарні та виробничі цехи використовують його для приймальних випробувань нових кабелів, періодичного технічного обслуговування та дослідження дефектів оболонки.

ВНЗ

Коледжі та науково-дослідні інститути застосовують випробувальний пристрій для навчання теоріям випробування VLF-кабелю, розрахунку діелектричних втрат, аналізу старіння ізоляції та стандартам безпеки експлуатації високої напруги.

Випробувальні лабораторії

Професійні високовольтні та кабельні лабораторії використовують цю випробувальну систему VLF Tan Delta для проведення випробувань на стійкість до VLF, вимірювання tan delta, перевірки оболонки та послуг діагностики кабелю третьої сторони.

Обслуговування кабелю

Бригади кабельної служби використовують обладнання для перевірки кабелів із зшитого поліетилену, поліетилену та паперової ізоляції, діагностики старіння водяного дерева, визначення місця пошкодження оболонки та складання звіту про випробування.

Застосовні тестові завдання

1．VLF синусоїдальний кабель витримує випробування

2．Випробування діелектричних втрат tan delta кабелю середньої напруги

3．Діагностика старіння ізоляції кабелю з зшитого поліетилену

4. Перевірка витримки напруги кабелю PE

5. Випробування кабелю з паперовою ізоляцією

6．Оцінка зносу дерев кабельної води

7．Випробування оболонки кабелю напругою до 10 кВ

8. Точне визначення несправності оболонки кабелю

9. Випробування на стійкість до напруги постійного струму

10. Тестування напруги прямокутної хвилі

11. Вимірювання струму витоку в режимі постійного струму

12. Приймальні випробування нового кабелю

13. Регулярні профілактичні випробування кабелю

14．Трифазна інтегрована генерація звіту про тестування

15．Локальне зберігання журналів і експорт даних USB

Справа клієнта

Сфера промисловості:Послуги з обслуговування кабелів середньої напруги

Проблеми з проектом

Групі з обслуговування електромережі потрібно було оцінити кілька застарілих кабельних фідерів із зшитого поліетилену. Прості тести на стійкість могли лише перевірити стійкість до пробою, тоді як команді також були потрібні дані про діелектричні втрати, щоб судити про старіння ізоляції та ідентифікувати кабелі з потенційними дефектами водяного дерева.

Потік тестової операції

Техніки ізолювали цільовий кабель, дотримувались п’яти специфікацій безпеки, заземлили весь комплект, під’єднали високовольтний кабель і екрануючий провід згідно з інструкціями, а потім увімкнули тестовий пристрій. Вони вибрали режим tan дельта тестування, заповнили номінальну фазну напругу кабелю U0, відпустили аварійну зупинку та блокування високої напруги, а потім розпочали автоматичне тестування. Пристрій виміряв діелектричні втрати до 0,5 U0, U0 та 1,5 U0, зберіг дані та розрядив кабель після завершення.

Результат тесту

Персонал перевірив історичні записи та експортував усі дані на USB-накопичувач. Програмне забезпечення зіставляло звіти про порівняння фаз зі значеннями діелектричних втрат і кривими трендів. Кабелі з нормальними показниками втрат залишилися в експлуатації, а сильно зношені були заплановані для подальшого моніторингу.

Переваги застосування

Команда завершила перевірку витримуваної напруги та діагностику старіння за допомогою одного портативного пристрою. Автоматичні тестові цикли, експорт USB і створення звітів значно покращують відстеження даних і зменшують ручне навантаження на документи.

FAQ

З: Які функції реалізує це тестове обладнання?

A: Він завершує випробування на витримку VLF кабелю середньої напруги, вимірювання tan delta діелектричних втрат, перевірку оболонки, визначення дефектів оболонки, випробування на витримку постійного струму, випробування прямокутної хвилі та виявлення струму витоку.

Питання: Яка різниця між випробуванням на витримку VLF і випробуванням tan delta?

A: Випробування на витримку VLF перевіряє, чи може ізоляція кабелю витримувати вказану напругу змінного струму; Тест tan delta вимірює коефіцієнт діелектричних втрат, щоб оцінити старіння ізоляції та ступінь зносу.

З: Які конфігурації напруги є необов’язковими?

A: Дві моделі: 34 кВ пік і 45 кВ пік. Модель 34 кВ видає синусоїду до 24 кВ RMS / 34 кВ пік; модель 45 кВ досягає 31,8 кВ RMS / 45 кВ пік.

З: З якою частотою вимірюється tan delta?

В: Вимірювання дельта тангенсу виконується на наднизькій частоті 0,1 Гц.

З: Який діапазон ємності кабелю підтримує тестування tan delta?

A: модель 34 кВ: 1 нФ ~ 8 мкФ; Модель 45 кВ: 1 нФ ~ 5 мкФ.

З: Чи може обладнання експортувати записи про тестування?

В: Так. Журнали тестування зберігаються всередині та експортуються через USB 2.0. Експортовані файли можна відкрити за допомогою спеціального програмного забезпечення для створення офіційних звітів про випробування.

Питання: Чи підтримує він визначення дефектів оболонки?

Відповідь: Так, тестова машина підтримує перевірку оболонки та пошук несправностей із максимальною вихідною напругою 10 кВ.

Питання: Основні примітки щодо безпеки під час роботи?

A: Тільки навчені професіонали можуть працювати з пристроєм. Тестовий кабель має бути відключений, заземлений і повністю ізольований перед підключенням. Випробування високою напругою вимагає нагляду на місці, а аварійна зупинка та блокування високої напруги повинні використовуватися правильно.

Переваги Weshine

Weshine Electric постачає професійні прилади для випробувань електромереж для операторів електромереж, команд з обслуговування кабелів, інженерних підрядників, випробувальних лабораторій і всіх типів промислових користувачів. Для діагностики VLF і tan delta кабелів ми зосереджуємось на легкій польовій експлуатації, стабільному виході високої напруги, точному вимірюванні втрат, повному зберіганні даних і функціях підтримки звітів. Ми надаємо комплексні послуги, включаючи рекомендації щодо вибору моделі, підбір схеми тестування кабелю, навчання безпечній експлуатації та індивідуальні рішення для тестування. Завдяки багатому інженерному досвіду, суворому контролю якості, повній технічній підтримці, розвиненим рішенням для тестування та глобальному післяпродажному обслуговуванню ми допомагаємо клієнтам завершити перевірку кабелю на стійкість і діагностику ізоляції за допомогою чітких даних випробувань, які можна відстежити. Якщо вам потрібне надійне універсальне обладнання для діагностики кабелів, наша система VLF Tan Delta Test System може повністю задовольнити ваші вимоги до тестування на місці.
